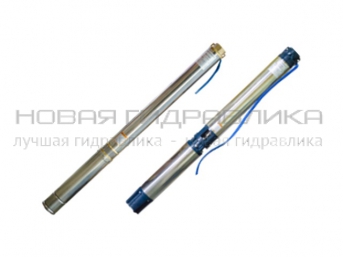

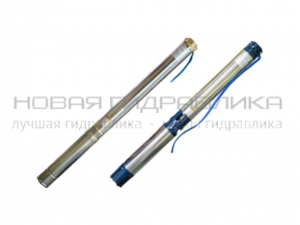

Насосы ЭЦВ

Агрегат электронасосный центробежный скважинный погружной ЭЦВ предназначен для подъёма из скважин воды с общей минерализацией (сухой остаток) не более 1500 мг/л с водородным показателем (рН) 6,5...9,5, с температурой до 298 К (25 °С), массовой долей твёрдых механических примесей - не более 0,01 %, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.

Агрегат может быть использован для промышленного и сельскохозяйственного водоснабжения, а также для орошения и понижения уровня грунтовых вод.

Агрегат относится к изделиям общего назначения вида I, восстанавливаемый по ГОСТ 27.003.

Вид климатического исполнения У * ГОСТ 15150 .

Агрегат не предназначен для эксплуатации во взрывоопасных и пожароопасных производствах.

Например,  2ЭЦВ 8-25-100 ТУ 26-06-1659-92, где :

• ЭЦВ - агрегат с комплектацией электродвигателем ПЭДВ
• 2ЭЦВ - агрегат с комплектацией электродвигателем ДАП
• 8 - внутренний диаметр обсадной трубы скважины, мм, уменьшенный в 25 раз
• 25 – номинальная подача, м3/ч
• 100 – номинальный напор, м

Агрегат состоит из центробежного насоса и электродвигателя.

Насос выполнен многоступенчатым. Ступени соединяются между собой стяжками из стальной ленты или шпильками. Вал с рабочими колесами и втулками образует ротор насоса, который вращается в резинометаллических подшипниках.

Электродвигатель - трехфазный асинхронный с короткозамкнутым ротором, погружной, с синхронной частотой вращения 50 с-1 (3000 об/мин). Охлаждение электродвигателя производится омыванием откачиваемой водой. Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны насосной части.

Рабочее положение агрегата – вертикальное или горизонтальное (по согласованию с предприятием-изготовителем). При вертикальной установке агрегата нагрузки от трубопровода на напорный патрубок отсутствуют.

• для обеспечения водоснабжения в структурах водоканалов и ЖКХ
• для водоснабжения частных хозяйств использующих воду артезианских скважин
• в системах орошения сельскохозяйственных угодий, где отсутствуют наземные источники воды
• на промышленных предприятиях для обеспечения питьевой и технической водой
• на объектах теплоэнергетики для обеспечения питьевой и технической  водой из артезианских скважин
• для аварийной откачки воды и сходных с водой по вязкости жидкостей из затопленных шахт

• Состоят из асинхронного электродвигателя серии ПЭДВ с улучшенным охлаждением и многосекционной центробежной насосной части, соединенных между собой жесткой муфтой.
• Ротор насоса и ротор электродвигателя вращаются в резинометаллических подшипниках, позволяющих перекачивать воду с небольшим содержанием механических примесей (до 0,01% по массе).

• Представляют собой агрегат, состоящий из герметичного электрического двигателя ДАП и многосекционной центробежной насосной части.
• Внутренняя полость электродвигателя изолирована от перекачиваемой воды, тем самым исключена возможность попадания песка в подшипники электродвигателя и выхода электронасоса из строя по этой причине.
• Исключена коррозия статорных и роторных пластин, что позволяет значительно увеличить ресурс электродвигателя и обеспечить высокий КПД в течение всего срока эксплуатации электронасоса.
