Электронасосы для подачи СОЖ

Менеджер: Полосова Ирина

Телефон: +7 (343) 224-50-00, доб.203

E-mail:  info@newhydro.ru

Цены на сайте указаны оптовые, розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Насосы СОЖ служат для подачи смазочно-охлаждающей жидкости в оборудование и выполняют следующие функции:

  • смазка и охлаждение деталей станков;
  • вымывание, застрявшей, абразивной пыли и стружки;
  • защита деталей от коррозии;
  • улучшение условий труда на рабочих местах благодаря эффективному удалению пыли.

Для подачи СОЖ используют несколько типов центробежных насосов. Оборудование отличается видом корпуса и способом крепления на станки.

Для подбора и заказа электронасоса для подачи СОЖ позвоните на номер +7 (343) 224-50-00 или отправьте заявку на почту info@newhydro.ru. Наши сотрудники обработают заказ и свяжутся с вами в ближайшее время.

  • Принцип работы электронасосов
  • Структура условного обозначения
  • Устройство и работа электронасоса
  • Порядок установки и эксплуатации
  • Габаритные и присоединительные размеры

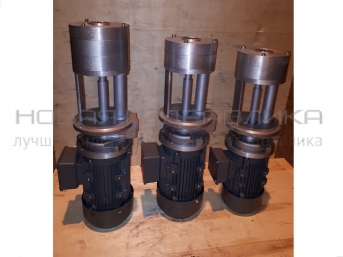

  • Насосы серии П-25М...200М, подавая жидкость, защищают станки или инструменты от перегрева и износа инструментов, а также обеспечивают плавность работы подвижных частей. Помпы этого типа также используются для перекачивания специальных минеральных масел, вязкость которых находится в пределах от 1 до 90 мм²/с (сСт) при температуре рабочей жидкости от +10°С до +50°С и температурой окружающей среды от +1°С до +55°С.
    Концентрация загрязненности рабочей жидкости не более 5 г/л. Размер загрязняющих частиц не более 0,5 мм.
    Применение смазывающе-охлаждающих жидкостей, оказывающих коррозирующее действие на погруженные в них детали электронасосов, не допускается.
    Направление вращения вала электронасосов правое (по часовой стрелке, если смотреть со стороны электродвигателя).
  • Многоступенчатые центробежные насосы типа БХ14-5..., выполняют аналогичные операции, как и предыдущее оборудование, отличаются фланцевым типом крепления и установкой только в вертикальном положении. Движение двигателя – левостороннее. Оборудование запрещено устанавливать на емкости под давлением.
  • Вертикальные насосы с погружной насосной частью типа НГ - (Х-ХХ) выполняют перекачку СОЖ при постоянном охлаждении металлорежущего инструмента. Глубина погружения в жидкость не превышает 190 мм, погруженная часть оборудования имеет надежную защиту от механических повреждений и коррозии.

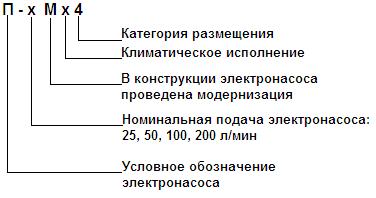

структура условного обознаечния электронасоса

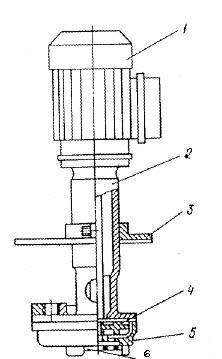

Устройство и работа электронасосов П25...П200:





1 -электродвигатель

2 - стойка

3 - основание

4 - крыльчатка

5 - крышка

6 - сетка



При вращении вала электродвигателя 1 смазывающе-охлаждающая жидкость перемещается путем обтекания лопастей крыльчатки 4, далее через профильный канал крышки 5 жидкость поступает в систему через нагнетательное отверстие в стойке 2. Для исключения попадания посторонних частиц на всасывающем отверстии крышки 5 установлена сетка 6
Основание 3 закреплено на стойке 2 с помощью двух болтов М8.
Перемещением основания по стойке регулируется глубина погружения насосной части электронасоса.

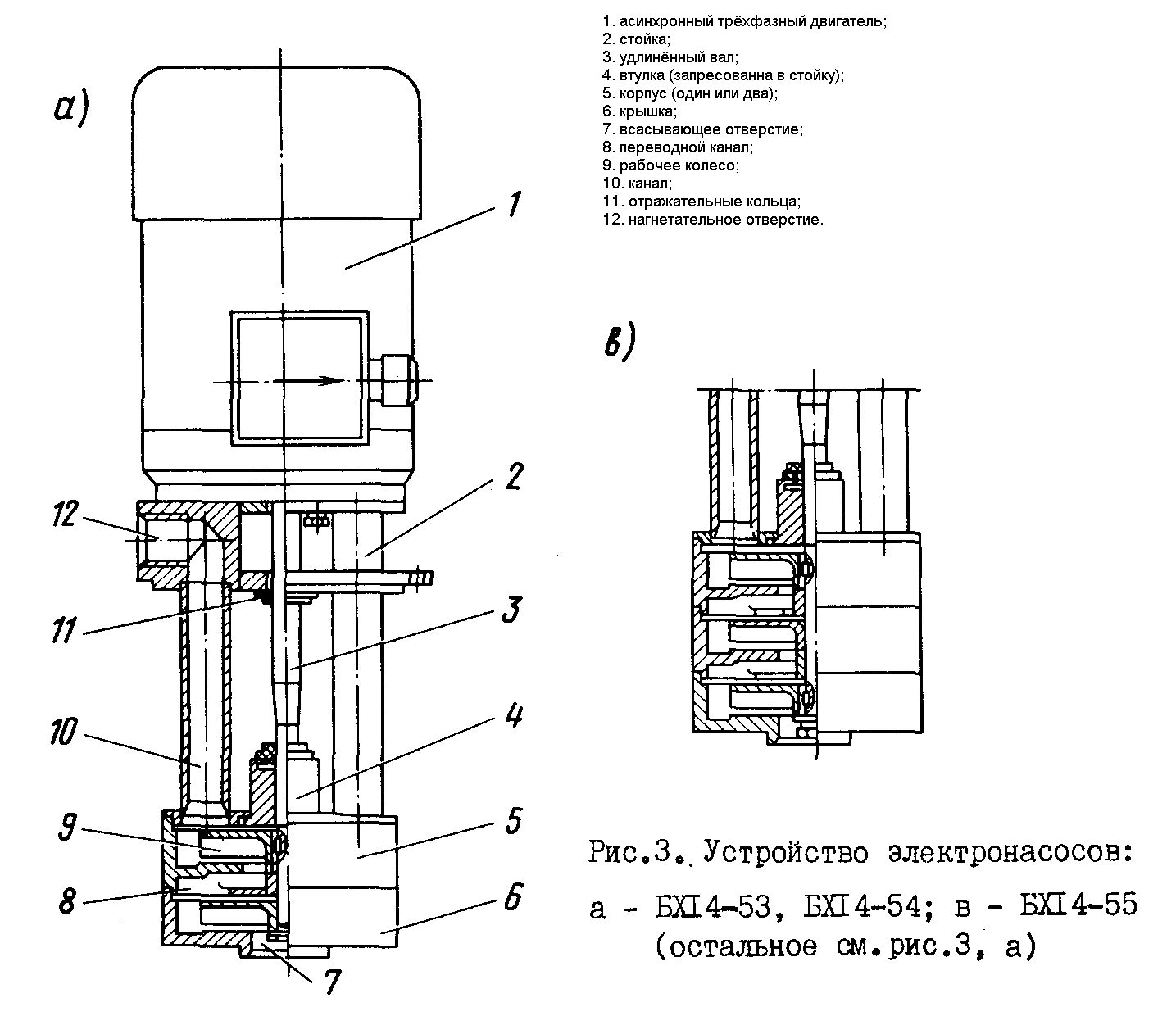

Состав и устройство электронасосов БХ14-5...:

- При распаковке электронасоса проведите его осмотр, проверьте комплектность поставки; очистите насос от консервационной смазки и проверьте свободно ли вращается вал электронасоса от руки.


- Электронасос должен быть установлен в вертикальном положении и закреплен на верхней крышке бака со смазывающе-охлаждающей жидкостью или на станине станка четырьмя винтами. Насосная часть электронасоса должна быть погружена в рабочую жидкость на глубину 80 - 200 мм для электронасосов П-25М, П-50М и 100 - 300 мм для электронасосов П-100М и П-200М.
Расположение электронасоса на крышке бака или на станине должно обеспечивать удобный путь к изделию. Попадание на наружные поверхности электронасоса металлической стружки и эмульсии не допускается. Бака для сож должен быть закрытым и иметь отстойник, исключающий возможность попадания инородных частиц в рабочую часть электронасоса.


- Эксплуатация электронасосов без защитной электроаппаратуры не допускается.


- Пускозащитная аппаратура должна соответствовать характеристикам электродвигателя. Не допускается использовать завышенную по мощности пускозащитную аппаратуру.

- По окончанию монтажа проверьте:
  - правильность подсоединения выводов электродвигателя к электросети;
  - исправность и надежность крепежных и контактных соединений;
  - надежность заземления;
  - соответствие напряжения и частоты сети указанным на табличке электродвигателя;
  - направление вращение вала электродвигателя: вал должен вращаться по часовой стрелке, если смотреть со стороны электродвигателя.

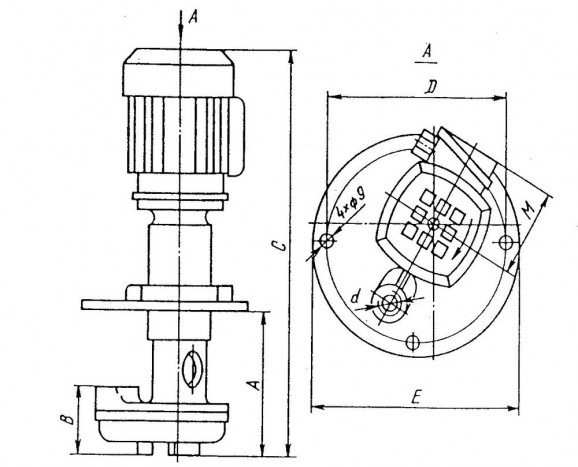

Габаритные и присоединительные размеры электронасосов П25...П200:



Модель электронасоса

Размеры, мм

А

ВС

d (труб.)

М Е

П-25М

П-32М

П-50М

80...

...190



62

418



ø 160

G 1/2-A

G 3/4-A

107

ø 180

П-100М

П-200М

150-250

70

580ø 230

G 1-A

G 1 ¼-A

130ø 255

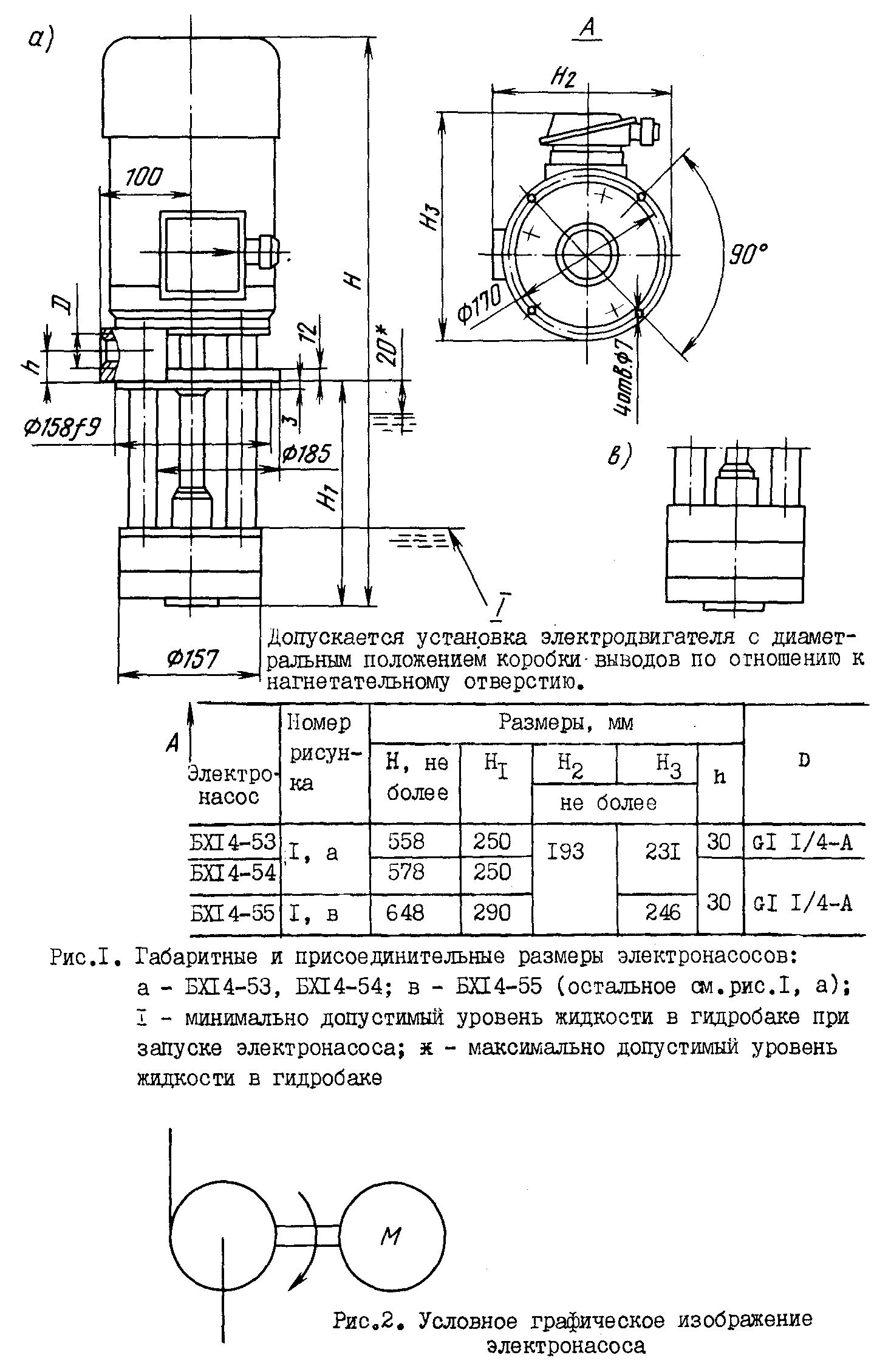

Габаритные и присоединительные размеры электронасосов БХ14-5...:



  • Принцип работы электронасосов
    • Насосы серии П-25М...200М, подавая жидкость, защищают станки или инструменты от перегрева и износа инструментов, а также обеспечивают плавность работы подвижных частей. Помпы этого типа также используются для перекачивания специальных минеральных масел, вязкость которых находится в пределах от 1 до 90 мм²/с (сСт) при температуре рабочей жидкости от +10°С до +50°С и температурой окружающей среды от +1°С до +55°С.
      Концентрация загрязненности рабочей жидкости не более 5 г/л. Размер загрязняющих частиц не более 0,5 мм.
      Применение смазывающе-охлаждающих жидкостей, оказывающих коррозирующее действие на погруженные в них детали электронасосов, не допускается.
      Направление вращения вала электронасосов правое (по часовой стрелке, если смотреть со стороны электродвигателя).
    • Многоступенчатые центробежные насосы типа БХ14-5..., выполняют аналогичные операции, как и предыдущее оборудование, отличаются фланцевым типом крепления и установкой только в вертикальном положении. Движение двигателя – левостороннее. Оборудование запрещено устанавливать на емкости под давлением.
    • Вертикальные насосы с погружной насосной частью типа НГ - (Х-ХХ) выполняют перекачку СОЖ при постоянном охлаждении металлорежущего инструмента. Глубина погружения в жидкость не превышает 190 мм, погруженная часть оборудования имеет надежную защиту от механических повреждений и коррозии.
  • Структура условного обозначения

    структура условного обознаечния электронасоса

  • Устройство и работа электронасоса

    Устройство и работа электронасосов П25...П200:





    1 -электродвигатель

    2 - стойка

    3 - основание

    4 - крыльчатка

    5 - крышка

    6 - сетка



    При вращении вала электродвигателя 1 смазывающе-охлаждающая жидкость перемещается путем обтекания лопастей крыльчатки 4, далее через профильный канал крышки 5 жидкость поступает в систему через нагнетательное отверстие в стойке 2. Для исключения попадания посторонних частиц на всасывающем отверстии крышки 5 установлена сетка 6
    Основание 3 закреплено на стойке 2 с помощью двух болтов М8.
    Перемещением основания по стойке регулируется глубина погружения насосной части электронасоса.

    Состав и устройство электронасосов БХ14-5...:

  • Порядок установки и эксплуатации

    - При распаковке электронасоса проведите его осмотр, проверьте комплектность поставки; очистите насос от консервационной смазки и проверьте свободно ли вращается вал электронасоса от руки.


    - Электронасос должен быть установлен в вертикальном положении и закреплен на верхней крышке бака со смазывающе-охлаждающей жидкостью или на станине станка четырьмя винтами. Насосная часть электронасоса должна быть погружена в рабочую жидкость на глубину 80 - 200 мм для электронасосов П-25М, П-50М и 100 - 300 мм для электронасосов П-100М и П-200М.
    Расположение электронасоса на крышке бака или на станине должно обеспечивать удобный путь к изделию. Попадание на наружные поверхности электронасоса металлической стружки и эмульсии не допускается. Бака для сож должен быть закрытым и иметь отстойник, исключающий возможность попадания инородных частиц в рабочую часть электронасоса.


    - Эксплуатация электронасосов без защитной электроаппаратуры не допускается.


    - Пускозащитная аппаратура должна соответствовать характеристикам электродвигателя. Не допускается использовать завышенную по мощности пускозащитную аппаратуру.

    - По окончанию монтажа проверьте:
      - правильность подсоединения выводов электродвигателя к электросети;
      - исправность и надежность крепежных и контактных соединений;
      - надежность заземления;
      - соответствие напряжения и частоты сети указанным на табличке электродвигателя;
      - направление вращение вала электродвигателя: вал должен вращаться по часовой стрелке, если смотреть со стороны электродвигателя.

  • Габаритные и присоединительные размеры

    Габаритные и присоединительные размеры электронасосов П25...П200:



    Модель электронасоса

    Размеры, мм

    А

    ВС

    d (труб.)

    М Е

    П-25М

    П-32М

    П-50М

    80...

    ...190



    62

    418



    ø 160

    G 1/2-A

    G 3/4-A

    107

    ø 180

    П-100М

    П-200М

    150-250

    70

    580ø 230

    G 1-A

    G 1 ¼-A

    130ø 255



    Габаритные и присоединительные размеры электронасосов БХ14-5...:



НаименованиеНом. подача, л/минНапор номинальный, мМощность, кВтЧастота вращения, об/минНапря-жение, В Габаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во

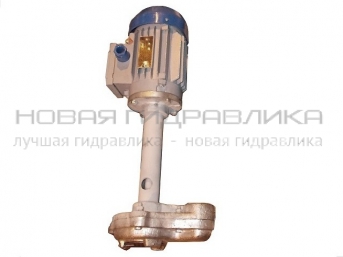

Электронасос П-25М (НГ1-25, ПА-22)254.10.153000220/380180x180x4186
8 000.00
Электронасос П-32М (НГ1-32)324.10.183000220/380180x180x4187,5
8 000.00
Электронасос П-50М (НГ1-50)504.30.183000220/380180x180x4187,5
8 000.00

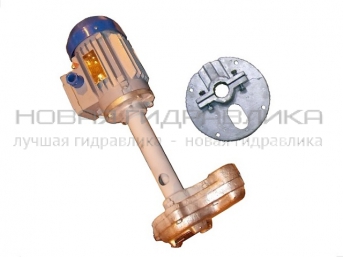

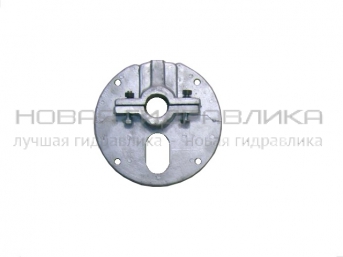

Фланец малый-----180x180x500,3
500.00
Электронасос П-100М1006.60.753000220/380255x255x58017,5
14 500.00
Электронасос П-125М1256.60.753000220/380255x255x58017,5
14 500.00
Электронасос П-200М2008.80.753000220/380255x255x58017,5
14 500.00

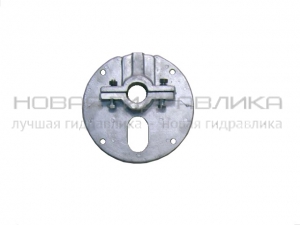

Фланец большой-----255x255x500,3
1 500.00

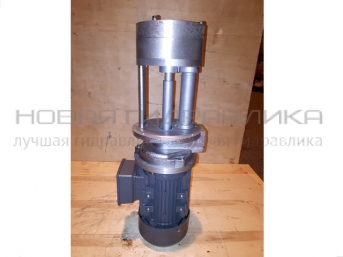

Электронасос БХ14-535027.51.53000380250x193x55824,5
45 425.00
Электронасос БХ14-5410027.52.23000380250x193x57826,5
45 425.00
