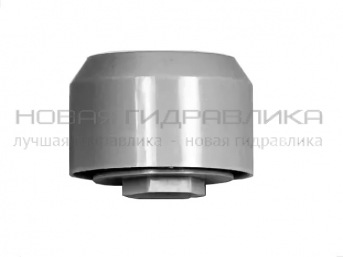

Фильтр Сапун Для печати

Менеджер: Язовских Людмила Ивановна

Телефон: +7 (343) 224-50-00, доб.236

E-mail:  info@newhydro.ru

Сапуны предназначены для очистки от пыли воздуха, циркулирующего в пространстве над уровнем масла в гидробаках и смазочных баках, при температуре окружающей среды от +1°С до +40°С.

Климатическое исполнение и категория размещения сапунов, предназначенных для стран с умеренным климатом – УХЛ4, для стран с тропическим климатом – О4

  • Описание
  • Структура условного обозначения

Сапуны состоят из корпуса 1 с размещенным на наружной его поверхности фильтроэлементом 3 и кожуха 2. Для обеспечения герметичности между корпусом и кожухом, установлена прокладка 4.



Работа сапуна заключается в следующем: при понижении уровня масла в баке, в последнем создается разрежение, и воздух из атмосферы, проходя через фильтроэлемент 3, очищается от механических загрязнений и попадает в бак над уровнем масла. При повышении уровня масла в баке, вытесненный из него воздух через фильтроэлемент выходит в атмосферу.

Сапун устанавливается на специальном резьбовом патрубке, выполненном в крышке бака.

Пример условного обозначения сапуна с условным проходом 20 мм, предназначенного для работы в умеренном и холодном климате:

Сапун 20 УХЛ4 ОСТ2 Г45-2-86;

то же для сапуна, предназначенного для работы в тропическом климате:

Сапун 20 О4 ОСТ2 Г45-2-86

  • Описание

    Сапуны состоят из корпуса 1 с размещенным на наружной его поверхности фильтроэлементом 3 и кожуха 2. Для обеспечения герметичности между корпусом и кожухом, установлена прокладка 4.



    Работа сапуна заключается в следующем: при понижении уровня масла в баке, в последнем создается разрежение, и воздух из атмосферы, проходя через фильтроэлемент 3, очищается от механических загрязнений и попадает в бак над уровнем масла. При повышении уровня масла в баке, вытесненный из него воздух через фильтроэлемент выходит в атмосферу.

    Сапун устанавливается на специальном резьбовом патрубке, выполненном в крышке бака.

  • Структура условного обозначения

    Пример условного обозначения сапуна с условным проходом 20 мм, предназначенного для работы в умеренном и холодном климате:

    Сапун 20 УХЛ4 ОСТ2 Г45-2-86;

    то же для сапуна, предназначенного для работы в тропическом климате:

    Сапун 20 О4 ОСТ2 Г45-2-86

НаименованиеУсловный проход, ммРасход при номинальном перепаде давлений, м3/мин (дм3/с, не менее)Номинальная тонкость фильтрацииНоминальный перепад давления при расходе, МПаПрисоединениеГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Фильтр Сапун 10100.025 (0.4)100.001М16х1,550x50x300,09
0.00
Фильтр Сапун 16160.1 (1.7)100.001М20х1,560x60x500,1
0.00
Фильтр Сапун 20200.5 (8.0)250.001М24х1,580x80x600,1
0.00
