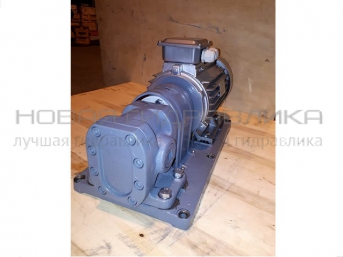

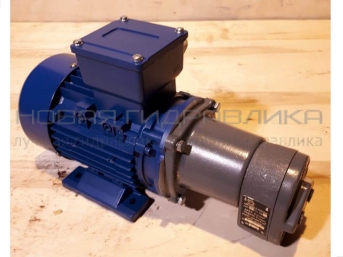

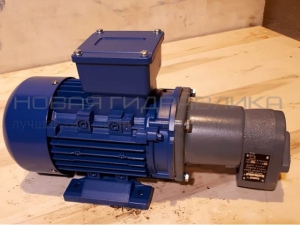

Насосные агрегаты ВГ11, БГ11

Менеджер: Маслова Екатерина Владимировна

Телефон: +7 (343) 224-50-00, доб.206

E-mail:  info@newhydro.ru

Цены на сайте указаны оптовые, розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Шестеренный насос БГ11-11 предназначается для перекачки технических масел. Устройства данного типа применяются в смазочных системах металлорежущих станков и прочего промышленного оборудования.

Для подбора и заказа насоса шестеренного ВГ11, БГ11 с электродвигателем (агрегат) позвоните на номер +7 (343) 224-50-00 или отправьте заявку на почту info@newhydro.ru. Наши сотрудники обработают заказ и свяжутся с вами в ближайшее время.

Особенности и преимущества насосов ВГ11, БГ11

Насосный агрегат состоит из насоса, электродвигателя с лапами или посадочными местами для установки на плите и соединительной муфты. При его эксплуатации необходимо учитывать следующие особенности:

  • Насосы необходимо устанавливать на жестком основании, чтобы исключить возможные вибрации;
  • Не рекомендуется использовать агрегаты для нагнетания кислот, щелочей и других химически агрессивных веществ, которые могут вызвать окисление исполнительных узлов;
  • Компенсация ударных нагрузок, колебаний и несоосности валов обеспечивается за счет установки упругих муфт;
  • Для обеспечения бесперебойной работы оборудования рекомендуется установить систему фильтрации с уровнем тонкости не менее 40 мкм;
  • Для предупреждения возможных повреждений шестеренные насосы снабжаются предохранительными клапанами.

Насосные агрегаты БГ11, ВГ11 рассчитаны на эксплуатацию в условиях умеренного и холодного климата.

  • Технические характеристики
  • Монтаж
  • Классификация
  • Тип агрегата и его исполнение по креплению
  • Габаритные и присоединительные размеры

Насосы (агрегаты) работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости.

Направление вращения вала насоса (агрегата) - правое. Допускается по заявке потребителя изготовлять насосы (агрегаты) с левым направлением вращения вала.

Привод насосов осуществляют через упругую муфту (комплектуем по заказу).

Радиальное смещение осей вала насоса и приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30'. Осевые и радиальные нагрузки на выходной конец вала не допускаются.

Насосы (агрегаты) обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса (агрегата).

Материал проточной части насоса:

- корпус - чугун;

- крышка - алюминиевый сплав;

- шестерни - хромистая сталь.

Уплотнение вала - манжетное.

Насосы (агрегаты) монтируют как в горизонтальном, так и в вертикальном положении на жестком основании, исключающем вибрацию.

Насосы и агрегаты на их основе по номинальному давлению разделяют на две группы:

  • первая группа - насосы (агрегаты) обеспечивают давление рабочей жидкости на выходе до 0,5МПа и соответствуют требованиям ТУ 84-738-83;
  • вторая группа - насосы (агрегаты) обеспечивают давление рабочей жидкости на выходе до 2,5МПа и соответствуют требованиям ТУ 84-89 ШМАИ.063611.001ТУ.

Условия эксплуатации:

Климатические условия - макроклиматические районы с умеренным и холодным климатом (УХЛ) категории 4.1, сухим и влажным тропическим климатом (Т) категории 4 по ГОСТ 15150.

Рабочая жидкость:

- технические масла или другие смазывающие жидкости с кинематической вязкостью от 17 до 400 мм2/с (сСт) при температуре рабочей жидкости от 283 К до 333 К (от 10С до 60С);

- чистота - не грубее 13 класса по ГОСТ 17216.

Насосы (агрегаты) следует применять в системах, оснащенных фильтрами с номинальной тонкостью фильтрации не грубее 40 мкм, установленными на напорной или сливной магистрали.

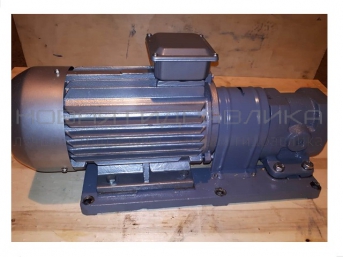

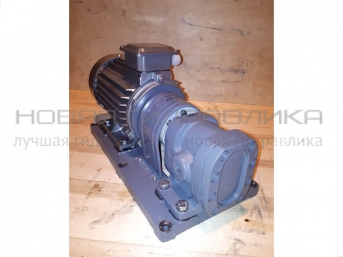

БГ11 - для первой группы: агрегат на основе насоса типа Г11 с муфтой и электродвигателем, имеющим лапы;

        - для второй группы: агрегат на основе насоса типа Г11 с муфтой и электродвигателем, установленным на плите;

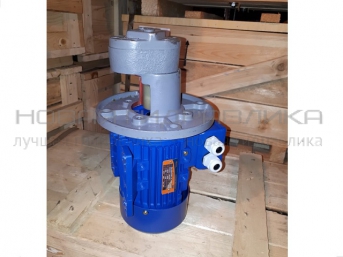

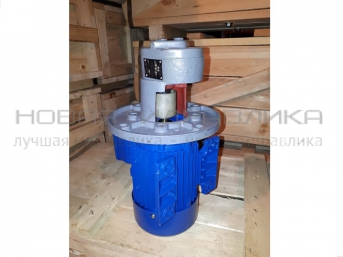

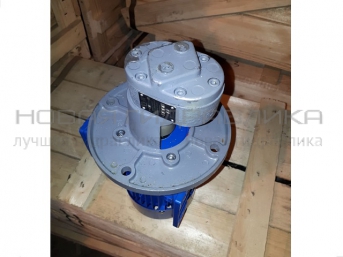

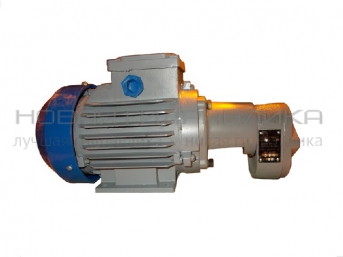

ВГ11 - агрегат на основе насоса типа Г11 с муфтой и электродвигателем с фланцевым креплением.

Двигатель с частотой вращения 1500 об/мин.

  • Технические характеристики

    Насосы (агрегаты) работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости.

    Направление вращения вала насоса (агрегата) - правое. Допускается по заявке потребителя изготовлять насосы (агрегаты) с левым направлением вращения вала.

    Привод насосов осуществляют через упругую муфту (комплектуем по заказу).

    Радиальное смещение осей вала насоса и приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30'. Осевые и радиальные нагрузки на выходной конец вала не допускаются.

    Насосы (агрегаты) обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса (агрегата).

    Материал проточной части насоса:

    - корпус - чугун;

    - крышка - алюминиевый сплав;

    - шестерни - хромистая сталь.

    Уплотнение вала - манжетное.

  • Монтаж

    Насосы (агрегаты) монтируют как в горизонтальном, так и в вертикальном положении на жестком основании, исключающем вибрацию.

  • Классификация

    Насосы и агрегаты на их основе по номинальному давлению разделяют на две группы:

    • первая группа - насосы (агрегаты) обеспечивают давление рабочей жидкости на выходе до 0,5МПа и соответствуют требованиям ТУ 84-738-83;
    • вторая группа - насосы (агрегаты) обеспечивают давление рабочей жидкости на выходе до 2,5МПа и соответствуют требованиям ТУ 84-89 ШМАИ.063611.001ТУ.

    Условия эксплуатации:

    Климатические условия - макроклиматические районы с умеренным и холодным климатом (УХЛ) категории 4.1, сухим и влажным тропическим климатом (Т) категории 4 по ГОСТ 15150.

    Рабочая жидкость:

    - технические масла или другие смазывающие жидкости с кинематической вязкостью от 17 до 400 мм2/с (сСт) при температуре рабочей жидкости от 283 К до 333 К (от 10С до 60С);

    - чистота - не грубее 13 класса по ГОСТ 17216.

    Насосы (агрегаты) следует применять в системах, оснащенных фильтрами с номинальной тонкостью фильтрации не грубее 40 мкм, установленными на напорной или сливной магистрали.

  • Тип агрегата и его исполнение по креплению

    БГ11 - для первой группы: агрегат на основе насоса типа Г11 с муфтой и электродвигателем, имеющим лапы;

            - для второй группы: агрегат на основе насоса типа Г11 с муфтой и электродвигателем, установленным на плите;

    ВГ11 - агрегат на основе насоса типа Г11 с муфтой и электродвигателем с фланцевым креплением.

    Двигатель с частотой вращения 1500 об/мин.

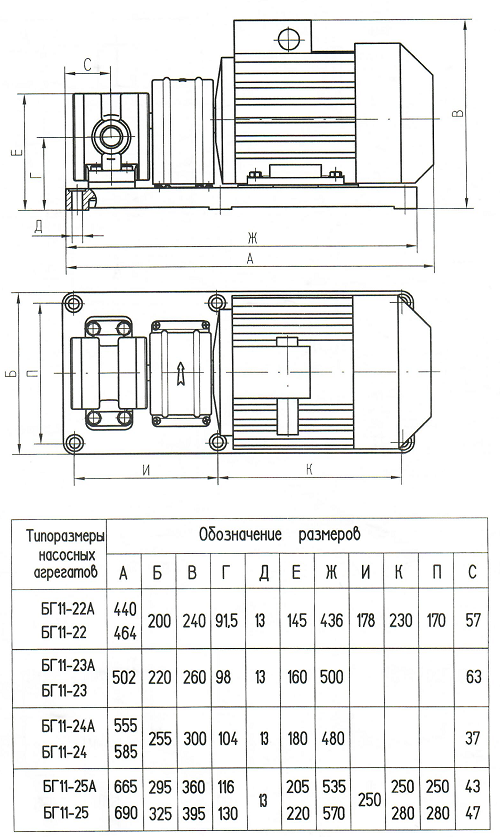

  • Габаритные и присоединительные размеры

НаименованиеПодача, м3/чНом. подача, л/минКоэффи-циент подачи, %Давление на выходе, кгс/см2Марка двигателяМощность, кВтГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Насос БГ 11-110.488765АИР63А40.25317x150x1547,3
11 500.00
Насос БГ 11-11А0.35745АИР63А40.25317x150x1547,3
11 500.00
Насос БГ 11-11Б0.183695АИР63А40.25317x150x1547,3
11 500.00
Насос ВГ 11-11 фл.0.488765АИР63А40.25317x180x1817,5
11 500.00
Насос ВГ 11-11А фл.0.35745АИР63А40.25317x180x1817,5
11 500.00
Насос ВГ 11-11Б фл.0.183695АИР63А40.25317x180x1817,5
11 500.00
Насос БГ 11-210.5498425АИР80А41.1440x200x24025
0.00
Насос БГ 11-221.08187825АИР80В41.5464x200x24030
0.00
Насос БГ 11-22А0.72127625АИР80А41.1440x200x24025
0.00
Насос БГ 11-232.28388225АИР90L42.2502x220x26042
0.00
