Станция насосная НЭЭ-2,0И10Ф1

Инженер-конструктор: Тябин Александр

Телефон: +7 (343) 224-50-00, доб.207

E-mail:s300190@yandex.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

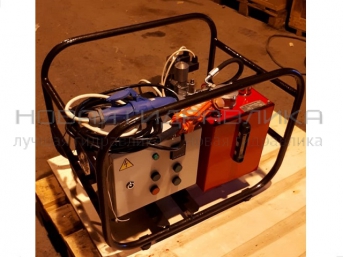

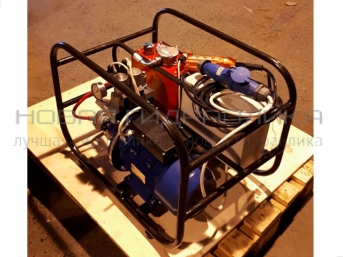

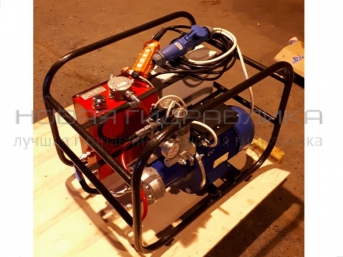

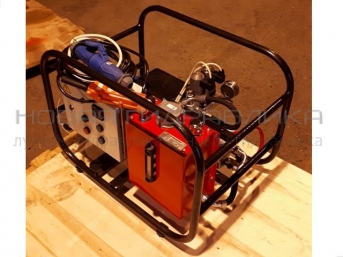

Насосная станция с электроприводом, электромагнитным управлением и одноступенчатой подачей - Станция насосная НЭЭ-2,0И10Ф1

ТД Новая гидравлика -  торгово-производственная компания. Занимаемся производством гидро и  маслостанций по типовым или индивидуальным проектам и техзаданию заказчика. Предоставляем гарантии на оборудование и все виды выполняемых работ.

Для подбора и заказа станции позвоните на номер +7 (343) 224-50-00 или отправьте заявку на почту info@newhydro.ru. Наши сотрудники обработают заказ и свяжутся с вами в ближайшее время.

  • Расшифровка кодировки модели
  • Функции гидравлического распределителя (подача, удержание, возврат)



Н

Э

Э

-

2,0

А

40

Т

1

-

В



1

2

3

4



 5

6

7

8

9



 10

11



1 Количество потоков

1 поток (по умолчанию)

2 Тип продукта

Н - насосная станция

3 Тип привода

Э - электродвигатель

4 Тип управления

Э - электромагнитное управление (выносной кнопочный пульт)

5 Номинальная подача, л/мин

0,2; 0,5; 1; 2; 3; 5; 10;

6 Тип распределителя

А - разгрузочный кран

Г - двухпозиционный четырехлинейный гидрораспределитель

И - трехпозиционный четырехлинейный гидрораспределитель

7 Объем бака, л

5, 10,20, 25, 40, 60, 100

8 Вольтаж электродвигателя

Т - трехфазный электродвигатель переменного тока, 380 В, 50 ГЦ

Ф - однофазный электродвигатель переменного тока, 220 В, 50 Гц (для мощностей до 2,2 кВт)

9 Количество ступеней насоса

1 - одноступенчатый насос



10 Комплектация

B - Bieri Swiss Hydraulics

11 Опции

24В - коробка и пульт управления на 24 В

Б2..6 - бонки коллекторные для подсоединения 2-6 раб. механизмов

Др - дросселирование расхода

Ду - дистанционное управление

З - защитная рама

Кл - колеса на раме

П - подогрев рабочей жидкости

Рв - реле времени

С - складывающиеся ручки для переноски

Ф - дополнительный фильтр

Х - охлаждение рабочей жидкости

Ч - частотное регулирование электродвигателя



Обозначение

Тип

   Функция

   Инструмент





Назначение

А

разгрузочный кран



идеальное решение для инструмента одностороннего действия: опрессовщиков, резаков, пресс-перфораторов, домкратов

Г

двухпозиционный четырехлинейный распределитель



привод гидроинструмента и цилиндров одностороннего и двухстороннего действия: обеспечивает нагнетание давления и возврат

И

трехпозиционный четырехлинейный распределитель



подъем грузов и выполнение других производственных задач: обеспечивает нагнетание давления, удержание и возврат





  • Расшифровка кодировки модели



    Н

    Э

    Э

    -

    2,0

    А

    40

    Т

    1

    -

    В



    1

    2

    3

    4



     5

    6

    7

    8

    9



     10

    11



    1 Количество потоков

    1 поток (по умолчанию)

    2 Тип продукта

    Н - насосная станция

    3 Тип привода

    Э - электродвигатель

    4 Тип управления

    Э - электромагнитное управление (выносной кнопочный пульт)

    5 Номинальная подача, л/мин

    0,2; 0,5; 1; 2; 3; 5; 10;

    6 Тип распределителя

    А - разгрузочный кран

    Г - двухпозиционный четырехлинейный гидрораспределитель

    И - трехпозиционный четырехлинейный гидрораспределитель

    7 Объем бака, л

    5, 10,20, 25, 40, 60, 100

    8 Вольтаж электродвигателя

    Т - трехфазный электродвигатель переменного тока, 380 В, 50 ГЦ

    Ф - однофазный электродвигатель переменного тока, 220 В, 50 Гц (для мощностей до 2,2 кВт)

    9 Количество ступеней насоса

    1 - одноступенчатый насос



    10 Комплектация

    B - Bieri Swiss Hydraulics

    11 Опции

    24В - коробка и пульт управления на 24 В

    Б2..6 - бонки коллекторные для подсоединения 2-6 раб. механизмов

    Др - дросселирование расхода

    Ду - дистанционное управление

    З - защитная рама

    Кл - колеса на раме

    П - подогрев рабочей жидкости

    Рв - реле времени

    С - складывающиеся ручки для переноски

    Ф - дополнительный фильтр

    Х - охлаждение рабочей жидкости

    Ч - частотное регулирование электродвигателя



  • Функции гидравлического распределителя (подача, удержание, возврат)

    Обозначение

    Тип

       Функция

       Инструмент





    Назначение

    А

    разгрузочный кран



    идеальное решение для инструмента одностороннего действия: опрессовщиков, резаков, пресс-перфораторов, домкратов

    Г

    двухпозиционный четырехлинейный распределитель



    привод гидроинструмента и цилиндров одностороннего и двухстороннего действия: обеспечивает нагнетание давления и возврат

    И

    трехпозиционный четырехлинейный распределитель



    подъем грузов и выполнение других производственных задач: обеспечивает нагнетание давления, удержание и возврат





НаименованиеГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Станция насосная НЭЭ-2,0И10Ф1600x600x60070
0.00
