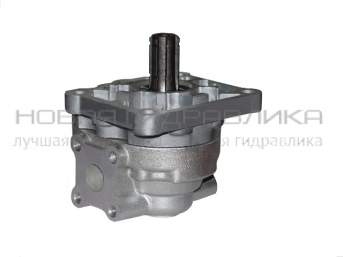

Насос НШ/GP

Конструкция

Насосы типа НШ крепятся на валу отбора мощности, крутящий момент передается при помощи шлицевого соединения вала насоса и вала отбора мощности.

Шестеренный насос состоит из корпуса, ведущего ротора, ведомого ротора, втулок опорных, резиновых манжет, уплотнительных колец, крышки передней и задней и болтов с пружинными шайбами.

В передней крышке расположено отверстие для выхода приводного вала. С наружной стороны в это отверстие запрессована манжета для уплотнения ведущего ротора насоса.

Ведущий ротор насоса имеет удлиненный шлицевой конец вала. Насос крепится на валу отбора мощности, крутящий момент передается при помощи шлицевого соединения вала насоса и вала отбора мощности.

Принцип действия шестеренного насоса состоит в следующем: при вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.

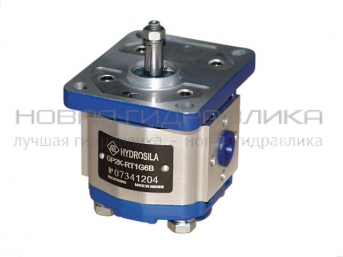

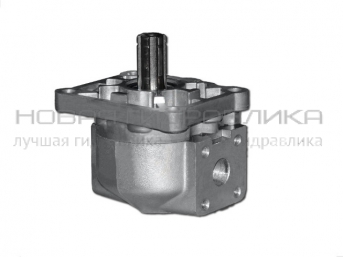

Насосы шестеренные серии «К»  изготавливаются со сквозным равнопрочным корпусом из алюминиевого проката. Цельнолитые втулки из высокопрочного алюминиевого сплава, которые изготавливаются методом литья под давлением, придают им высокие антифрикционные и прочностные характеристики.

Предназначены для гидросистем с давлением до 250 бар.

Технические характеристики насосов шестеренных серии К 1 группа

Технические характеристики насосов шестеренных серии К 2 группа

Технические характеристики насосов шестеренных серии К 2.5 группа

Технические характеристики насосов шестеренных серии К группа 3

Технические характеристики насосов шестеренных серии К группа 4

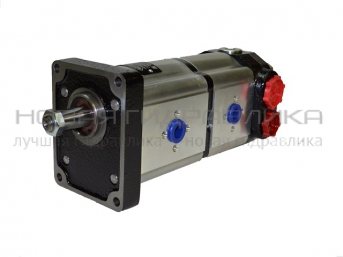

Насосы секционные серии К представлены в 1, 2, 2.5, 3 и 4 типоразмерных группах. Изготавливаются со сквозным равнопрочным корпусом из алюминиевого проката. Монтажные фланцы и валы производятся в соответствии с международными стандартами. Цельнолитые втулки из высокопрочного алюминиевого сплава изготавливаются методом литья под давлением.

Таблица тандемирования насосов серии «K»

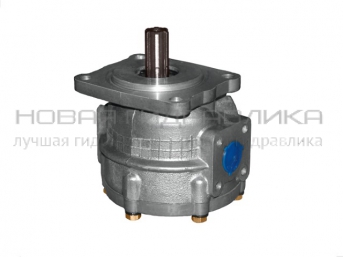

Рабочий объем - от 16 до 150 см3.
Номинальное давление на выходе - от 17 до 29 МПа.
Номинальная частота вращения - от 1800 до 3000 об/мин.

Корпусные детали насоса изготавливаются из серого чугуна.
Главным отличием насосов данной серии является наличие узла привода, который воспринимает осевые и радиальные нагрузки и допускает установку на ведущий вал шкивов или приводных шестерен в т.ч. косозубых.
Узел привода состоит из чугунного корпуса, приводного вала, уплотненного манжетой и двух радиально-упорных роликоподшипников.

Производятся с габаритно-присоединительными размерами по стандартам ISO и UNI.

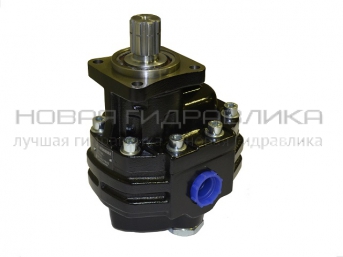

Насосы серии «Т» допускают задний или боковой монтаж благодаря конструкции с двойными портами.
Предназначены для использования на самосвалах и мобильных кранах и взаимозаменяемы с аналогичными насосами фирм O.M.F.B., HYVA, Jihostroj a.s., KAZEL, CASAPPA и др.

Техническая характеристика насосов шестеренных серии «T», группа 2.5:

Техническая характеристика насосов шестеренных серии «T», группа 3:

Техническая характеристика насосов шестеренных серии «T», группа 4:

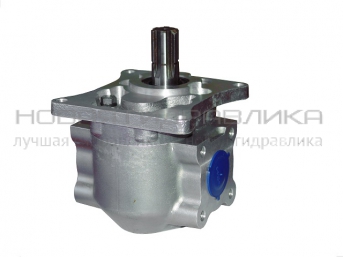

Насосы  НШ6М-3, НШ10М-3, НШ14М-3, НШ16М-3, НШ25М-3, НШ32М-3, НШ40М-3, НШ50М-3, НШ100М-3

Рабочий объем - 6, 10, 14, 16, 20, 25, 40, 32, 50, 100 см3.
Номинальное давление на выходе - 16-20 МПа.
Номинальная частота вращения - 2400 об/мин.

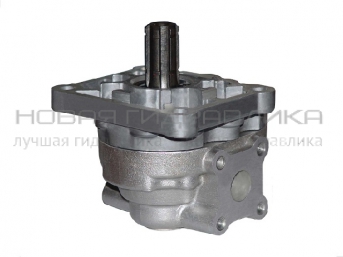

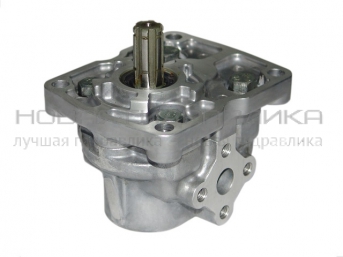

Шестеренные насосы НШ серии MASTER созданы на базе насосов НШ32М-4, НШ50М-4, хорошо зарекомендовавших себя у потребителей. Главным отличием насосов данной конструкции является высокий ресурс, составляющий 2 000 000 циклов, что в 2 раза больше ресурса обычных "плоских" насосов. Насосы НШ серии MASTER предназначены для использования на сельскохозяйственной, строительной, дорожной, лесной, коммунальной и другой технике. По габаритным и установочным размерам насосы серии MASTER полностью взаимозаменяемы со всеми "плоскими" насосами.

Насосы НШ серии MASTER 4-го исполнения по давлению  - насосы европейского уровня для гидросистем с давлением до 25 МПа, в их конструкции заложены передовые концепции мирового насосостроения - металлофторопластовые подшипники, латунные компенсаторы.

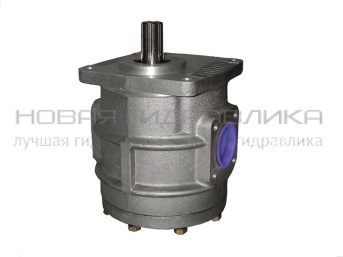

НШ32 А-3, НШ50 А-3, НШ71 А-3, НШ100 А-3, НШ250-4

Рабочий объем - 32...250 см3.
Номинальное давление на выходе - 16-20 МПа.
Номинальная частота вращения - 1500-2400 об/мин.

Насосы шестеренные НШ серии ANTEY (модернизированная версия насосов НШ конструктивного исполнения "A") хорошо зарекомендовали себя в работе в гидросистемах машин, эксплуатируемых на строительстве, землеройных работах, в тяжелых климатических условиях и в условиях большой запыленности. Сведение к минимуму гидравлических нагрузок на корпусные детали, обеспечение комфортных условий работы подшипников скольжения размещением их в монолитном блоке, дает возможность насосам выдерживать большие гидравлические нагрузки и иметь высокие эксплуатационные показатели.

Высокое качество и надежность этих насосов подтверждены длительной эксплуатацией на промышленных тракторах ОАО "Промтрактор", колесных тракторах "Беларусь" и "Кировец", карьерных самосвалах "МоАЗ" и "БелАЗ", автосамосвалах "КрАЗ" и других машинах.

Условное обозначение

Например НШ 10-М-3 Л У1 ТУ3632-014-05747979-97, где:

• НШ — насос шестеренный;
• 10 — рабочий объем, см3;
• М — модификация;
• 3 — исполнение по давлению [давление 16МПа (160 кгс/см2)];
• Л — направление вращения ведущего ротора, левое, если смотреть со стороны привода (правое — не обозначается);
• У1 — климатическое исполнение и категория размещения по ГОСТ15150-69.
