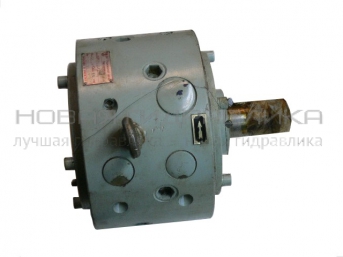

Насос нерегулируемый 50НР/НС Для печати

Менеджер: Язовских Людмила Ивановна

Телефон: +7 (343) 224-50-00, доб.236

E-mail:  info@newhydro.ru

Насосы радиально-поршневые нерегулируемые типа 50НР (50НР4, 50 НР6,3, 50НР8, 50НР10, 50НР14, 50НР16, 50НР32, 50НР63) и секционные типа 50НС(50НС4, 50НС6,3, 50НС8, 50НС10, 50НС14, 50НС16, 50НС32, 50НС63) с постоянным по величине и направлению потоком жидкости предназначены для общемашиностроительного применения в гидроприводах, соответствующих требованиям ГОСТ 17411-91.
Насосы 50НР - радиально-поршневые.
Насосы 50НС - секционные (поршневой насос в сборе с пластинчатым насосом типа БГ12-42).
Насосы изготавливаются одноотводные 50 НР и двухотводные 50 НР.../2, секционные одноотводные 50НС и секционные двухотводные 50 НС.../2.
Насосы 50НР обеспечивают получение одного или двух потоков рабочей жидкости давлением до 50 МПа, а насосы 50НС, кроме того, еще одну подачу от пластинчатого насоса БГ12-42 (БГ12-41, БГ12-41А, БГ12-41Б) давлением до 2,5 МПа.

  • Структура условного обозначения
  • Назначение



50 Н Р 32/2 8КЛ ПО4

Направление вращения вала:
без обозначения - правое вращение
Л - левое вращение

Возможность погружного исполнения:
без обозначения - обычное исполнение
П - погружное исполнение
ПО4 - погружное общеклиматическое исполнение

Исполнение по типу установки:
без обозначения - фланцевое крепление
К - на лапах
Объём пластинчатого насоса (только для насоса 50 НС):
без обозначения - 12,5 см³
8 - 8 см³
5 - 5 см³
3,2 - 3,2 см³
Количество отводов:
без обозначения - 1 отвод
2 - 2 отвода
Рабочий объём поршневого насоса:
4 - 4 см³
6,3 - 6,3 см³
14 - 14 см³
16 - 16 см³
32 - 32 см³
Тип агрегата:
Р - радиально-поршневой
C - секционный
Насос на номинальное давление 50 МПа



Насосы 50 НР 4, 50 НР 6,3, 50 НР 14, 50 НР 16, 50 НР 32 предназначены для работы на минеральных маслах вязкостью от 21 до 265 мм²/с (сСт) при температуре масла от плюс 10 до плюс 50 °С при температуре окружающей среды от О °С до плюс 50 °С.
Рекомендуемые рабочие жидкости - минеральные масла типа ВНИИ НП-403 ГОСТ 16728-78, ИГП-30, ИГП-38 и ИГП-49 по ТУ 38 101413-78.
Номинальная тонкость фильтрации масла:
- 40 мкм для насосов типа 50 НР;
- 25 мкм для насосов типа 50 НС.
Класс чистоты рабочей жидкости 14 по ГОСТ 17216-71.
Направление вращения насоса - правое (по часовой стрелке, если смотреть с носка вала). Насосы могут изготавливаться левого вращения.
Положение насосов при работе горизонтальное или вертикальное (носок вала вверх). Насосы с рабочим объемом 500 см³ работают только в горизонтальном положении.

  • Структура условного обозначения



    50 Н Р 32/2 8КЛ ПО4

    Направление вращения вала:
    без обозначения - правое вращение
    Л - левое вращение

    Возможность погружного исполнения:
    без обозначения - обычное исполнение
    П - погружное исполнение
    ПО4 - погружное общеклиматическое исполнение

    Исполнение по типу установки:
    без обозначения - фланцевое крепление
    К - на лапах
    Объём пластинчатого насоса (только для насоса 50 НС):
    без обозначения - 12,5 см³
    8 - 8 см³
    5 - 5 см³
    3,2 - 3,2 см³
    Количество отводов:
    без обозначения - 1 отвод
    2 - 2 отвода
    Рабочий объём поршневого насоса:
    4 - 4 см³
    6,3 - 6,3 см³
    14 - 14 см³
    16 - 16 см³
    32 - 32 см³
    Тип агрегата:
    Р - радиально-поршневой
    C - секционный
    Насос на номинальное давление 50 МПа



  • Назначение

    Насосы 50 НР 4, 50 НР 6,3, 50 НР 14, 50 НР 16, 50 НР 32 предназначены для работы на минеральных маслах вязкостью от 21 до 265 мм²/с (сСт) при температуре масла от плюс 10 до плюс 50 °С при температуре окружающей среды от О °С до плюс 50 °С.
    Рекомендуемые рабочие жидкости - минеральные масла типа ВНИИ НП-403 ГОСТ 16728-78, ИГП-30, ИГП-38 и ИГП-49 по ТУ 38 101413-78.
    Номинальная тонкость фильтрации масла:
    - 40 мкм для насосов типа 50 НР;
    - 25 мкм для насосов типа 50 НС.
    Класс чистоты рабочей жидкости 14 по ГОСТ 17216-71.
    Направление вращения насоса - правое (по часовой стрелке, если смотреть с носка вала). Насосы могут изготавливаться левого вращения.
    Положение насосов при работе горизонтальное или вертикальное (носок вала вверх). Насосы с рабочим объемом 500 см³ работают только в горизонтальном положении.

НаименованиеНоминальная подача, л/минДавление на выходе, кгс/см2Габаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Насос 50НР4 (НПР 4/50)5.5500213x246x24619
26 043
Насос 50НР6,38.6500213x246x24619,5
27 954
Насос 50НР7/29.4/4.7500213x246x24621
58 991
Насос 50НР810.3500213x246x24621
44 991
Насос 50НР1013500235x288x28832
30 184
Насос 50НР1417500260x246x24623
57 040
Насос 50НР14/217500260x246x24623
58 196
Насос 50НР16 (НПР 16/50)22500235x288x28833
34 486
Насос 50НР32 (НПР 32/50)44500267x288x28839
46 309
Насос 50НР32/2 (НПР 16х16/50)22/22500267x288x28839
46 309
Последнее обновление: 28.08.2018
