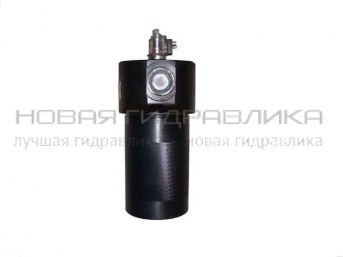

Фильтр напорный ФГМ16(32)

Менеджер: Наталья

Телефон: +7 (343) 224-50-00, доб.236

E-mail:  info@newhydro.ru

Цены на сайте указаны оптовые. Розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Фильтр напорный  предназначен для очистки от механических примесей минеральных масел и негорючих жидкостей типа промгидрол кинематической вязкостью до 200мм2/с (Сст) при температуре до +80о С.

Диапазон температур окружающей среды от +1оС до +40оС.

Фильтр используют в металлорежущих, деревообрабатывающих и других станках, кузнечнопрессовых, литейных и других машинах.

Для подбора и заказа фильтра напорного ФГМ позвоните на номер +7 (343) 224-50-00 или отправьте заявку на почту info@newhydro.ru. Наши сотрудники обработают заказ и свяжутся с вами в ближайшее время.

  • Обозначение

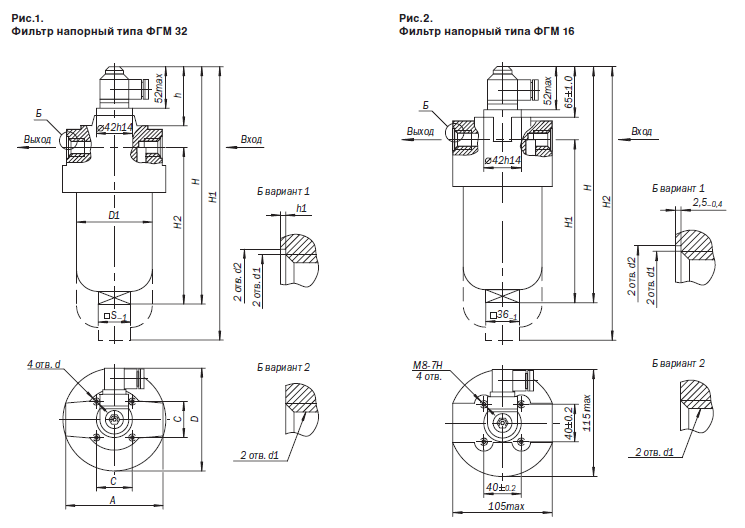

  • Габаритные и присоединительные размеры
  • Основные характеристики

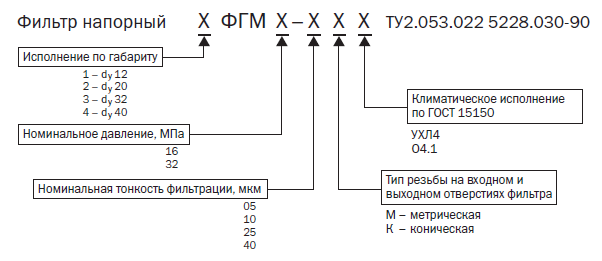

Условное обозначение фильтров напорных с индикатором загрязнённости строится по следующей структуре:

Пример условного обозначение фильтра напорного 1-го габарита на номинальное давление 16 МПа, с номинальной тонкостью фильтрации 25 мкм, с метрической резьбой М, для стран с тропическим климатом:

Фильтр напорный 1ФГМ16 - 25М О4.1 ТУ2.053.022 5228.030-90

Параметр, мм

Значение для типоразмера фильтра напорного

Фильтр 1ФГМ32-05М(К)

1ФГМ32-10М(К)

1ФГМ32-25М(К)

1ФГМ32-40М(К)

Фильтр 2ФГМ32-05М(К)

2ФГМ32-10М(К)

2ФГМ32-25М(К)

2ФГМ32-40М(К)

Фильтр 3ФГМ32-05М(К)

3ФГМ32-10М(К)

3ФГМ32-25М(К)

3ФГМ32-40М(К)

Фильтр 4ФГМ32-05М(К)

4ФГМ32-10М(К)

4ФГМ32-25М(К)

4ФГМ32-40М(К)

Фильтр 1ФГМ16-05М(К)

1ФГМ16-10М(К)

1ФГМ16-25М(К)

1ФГМ16-40М(К)

Фильтр 2ФГМ16-05М(К)

2ФГМ16-10М(К)

2ФГМ16-25М(К)

2ФГМ16-40М(К)

D, не более

108

108

150

150





D1, не более

 85

 85

125

125





H, не более

250

 360

 390

 600

250

350

Н1, не менее

 290

 400

 440

 650

165

250

Н2, не более

 160

 270

 300

 500

280

380

h±1

 65

 65

 58

 58





Аmax

 100

 100

 140

 140





S-1

 36

 36

 50

 50





C±0,2

 40

 40

 45

 45





d-7H

 М8

 М8

 М10

 М10





d1: - вариант 1, метрическая ГОСТ24705-81

 М22х1,5-7Н

 М27х2-7Н

 М42х2-7Н

 М48х2-7Н

 М22х1,5-7Н

 М27х2-7Н

d1: - вариант 2,  коническая ГОСТ6111-52

 К 1/2"

 К 3/4"

 К 1 1/4"

 К 1 1/2"

 К 1/2

 -

d2+0,4 (для варианта 1)

28

 33

 50

 56

 28

 33

h1-0,4 (для варианта 1)

 2,5

 2,5

 2,5

 2,5







Фильтры по виду присоединений изготавливаются с резьбовым и притычным исполнениями, по тонкости фильтрации 5, 10, 25, 40 мкм, четырех габаритов.

Климатическое исполнение и категория размещения фильтров, предназначенных для стран с умеренным и холодным климатом, -УХЛ4, для стран с тропическим климатом - 04.1.

Тип резьбы на входном и выходном отверстиях фильтра - М - метрическая, К - коническая.

  • Обозначение

    Условное обозначение фильтров напорных с индикатором загрязнённости строится по следующей структуре:

    Пример условного обозначение фильтра напорного 1-го габарита на номинальное давление 16 МПа, с номинальной тонкостью фильтрации 25 мкм, с метрической резьбой М, для стран с тропическим климатом:

    Фильтр напорный 1ФГМ16 - 25М О4.1 ТУ2.053.022 5228.030-90

  • Габаритные и присоединительные размеры

    Параметр, мм

    Значение для типоразмера фильтра напорного

    Фильтр 1ФГМ32-05М(К)

    1ФГМ32-10М(К)

    1ФГМ32-25М(К)

    1ФГМ32-40М(К)

    Фильтр 2ФГМ32-05М(К)

    2ФГМ32-10М(К)

    2ФГМ32-25М(К)

    2ФГМ32-40М(К)

    Фильтр 3ФГМ32-05М(К)

    3ФГМ32-10М(К)

    3ФГМ32-25М(К)

    3ФГМ32-40М(К)

    Фильтр 4ФГМ32-05М(К)

    4ФГМ32-10М(К)

    4ФГМ32-25М(К)

    4ФГМ32-40М(К)

    Фильтр 1ФГМ16-05М(К)

    1ФГМ16-10М(К)

    1ФГМ16-25М(К)

    1ФГМ16-40М(К)

    Фильтр 2ФГМ16-05М(К)

    2ФГМ16-10М(К)

    2ФГМ16-25М(К)

    2ФГМ16-40М(К)

    D, не более

    108

    108

    150

    150





    D1, не более

     85

     85

    125

    125





    H, не более

    250

     360

     390

     600

    250

    350

    Н1, не менее

     290

     400

     440

     650

    165

    250

    Н2, не более

     160

     270

     300

     500

    280

    380

    h±1

     65

     65

     58

     58





    Аmax

     100

     100

     140

     140





    S-1

     36

     36

     50

     50





    C±0,2

     40

     40

     45

     45





    d-7H

     М8

     М8

     М10

     М10





    d1: - вариант 1, метрическая ГОСТ24705-81

     М22х1,5-7Н

     М27х2-7Н

     М42х2-7Н

     М48х2-7Н

     М22х1,5-7Н

     М27х2-7Н

    d1: - вариант 2,  коническая ГОСТ6111-52

     К 1/2"

     К 3/4"

     К 1 1/4"

     К 1 1/2"

     К 1/2

     -

    d2+0,4 (для варианта 1)

    28

     33

     50

     56

     28

     33

    h1-0,4 (для варианта 1)

     2,5

     2,5

     2,5

     2,5







  • Основные характеристики

    Фильтры по виду присоединений изготавливаются с резьбовым и притычным исполнениями, по тонкости фильтрации 5, 10, 25, 40 мкм, четырех габаритов.

    Климатическое исполнение и категория размещения фильтров, предназначенных для стран с умеренным и холодным климатом, -УХЛ4, для стран с тропическим климатом - 04.1.

    Тип резьбы на входном и выходном отверстиях фильтра - М - метрическая, К - коническая.

НаименованиеУсловный проход, ммНоминальное давление, МПаНоминальный расход, л/минНоминальная тонкость фильтрацииГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Фильтр 1ФГМ16-05К(М)1216165105x115x2682,0
0.00
Фильтр 1ФГМ16-10К(М)12164010105x115x2682,0
0.00
Фильтр 1ФГМ16-25К(М)12165025105x115x2682,0
0.00
Фильтр 1ФГМ16-40К(М)12166340105x115x2682,0
0.00
Фильтр 2ФГМ16-10К(М)20168010105x115x3683,6
0.00
Фильтр 2ФГМ16-25К(М)20168025105x115x3683,6
0.00
Фильтр 2ФГМ16-40К(М)201610040105x115x3683,6
0.00
Фильтр 1ФГМ32-05К(М)Ду=12 / К1/2"(М22х1,5)3215.55100x108x2905,6
0.00
Фильтр 1ФГМ32-10К(М)Ду=12 / К1/2"(М22х1,5)324010100x108x2905,6
0.00
Фильтр 1ФГМ32-25К(М)Ду=12 / К1/2"(М22х1,5)324025100x108x2905,6
0.00
Последнее обновление: 29.01.2020
