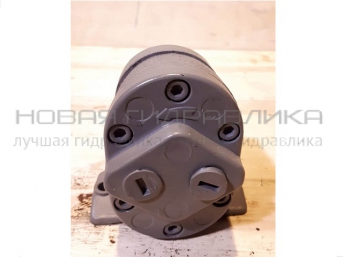

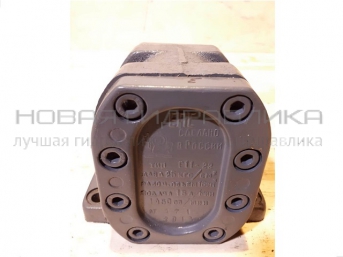

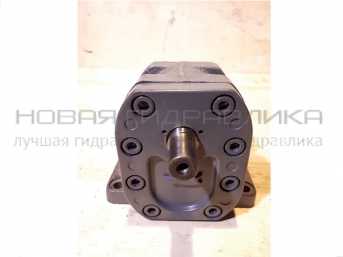

Насос АГ11, Г11

Менеджер: Маслова Екатерина

Телефон: +7 (343) 224-50-00, доб.206

E-mail:  info@newhydro.ru

Цены на сайте указаны оптовые, розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Шестеренный насос Г11 используется для нагнетания постоянного по величине и направлению потока рабочей среды, в качестве которой обычно выступают различные масла технического назначения. Устройства такого типа применяются в смазочных системах металлорежущих станков и прочего промышленного оборудования.

Для подбора и заказа насоса шестеренного АГ11, Г11 позвоните на номер +7 (343) 224-50-00 или отправьте заявку на почту info@newhydro.ru. Наши сотрудники обработают заказ и свяжутся с вами в ближайшее время.

Особенности и преимущества насосов АГ11, Г11

Перекачиваемые жидкости не должны вызывать коррозию проточной части. К другим особенностям устройства относятся:

  • Допускается вертикальная и горизонтальная установка агрегата, при этом он должен быть закреплен на жестком основании, которое исключает появление вибраций;
  • Правое направление вращения приводного вала, также на рынке представлены модификации с функцией реверса для перекачки потока жидкости в обратном направлении;
  • Компенсация возникающих в процессе работы ударных нагрузок, колебаний, несоосности валов привода и насоса компенсируется путем установки упругой муфты;
  • С целью предотвращения механических повреждений при резком изменении давления в системе шестеренчатые насосы оснащаются предохранительными клапанами.

Конструкция исполнительных узлов способствует уменьшению нагрузок на опоры вала, повышению КПД и ресурса работы устройства.

  • Технические характеристики
  • Монтаж
  • Классификация
  • Тип насоса и его исполнение по креплению:
  • Габаритные и присоединительные размеры

Насосы (агрегаты) работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости.

Направление вращения вала насоса (агрегата) - правое. Допускается по заявке потребителя изготовлять насосы (агрегаты) с левым направлением вращения вала.

Привод насосов осуществляют через упругую муфту (комплектуем по заказу).

Радиальное смещение осей вала насоса и приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30'. Осевые и радиальные нагрузки на выходной конец вала не допускаются.

Насосы (агрегаты) обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса (агрегата).

Материал проточной части насоса:

- корпус - чугун;

- крышка - алюминиевый сплав;

- шестерни - хромистая сталь.

Уплотнение вала - манжетное.

Насосы (агрегаты) монтируют как в горизонтальном, так и в вертикальном положении на жестком основании, исключающем вибрацию.

Насосы и агрегаты на их основе по номинальному давлению разделяют на две группы:

  • первая группа - насосы (агрегаты) обеспечивают давление рабочей жидкости на выходе до 0,5МПа и соответствуют требованиям ТУ 84-738-83;
  • вторая группа - насосы (агрегаты) обеспечивают давление рабочей жидкости на выходе до 2,5МПа и соответствуют требованиям ТУ 84-89 ШМАИ.063611.001ТУ.

Условия эксплуатации:

Климатические условия - макроклиматические районы с умеренным и холодным климатом (УХЛ) категории 4.1, сухим и влажным тропическим климатом (Т) категории 4 по ГОСТ 15150.

Рабочая жидкость:

- технические масла или другие смазывающие жидкости с кинематической вязкостью от 17 до 400 мм2/с (сСт) при температуре рабочей жидкости от 283 К до 333 К (от 10С до 60С);

- чистота - не грубее 13 класса по ГОСТ 17216.

Насосы (агрегаты) следует применять в системах, оснащенных фильтрами с номинальной тонкостью фильтрации не грубее 40 мкм, установленными на напорной или сливной магистрали.

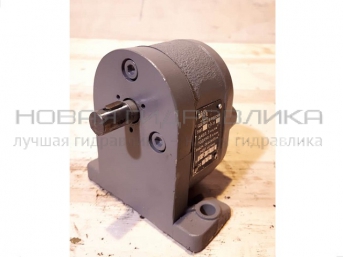

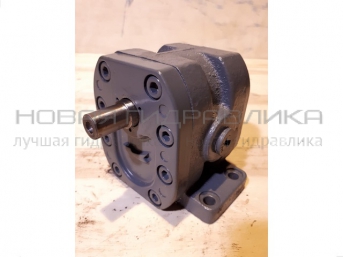

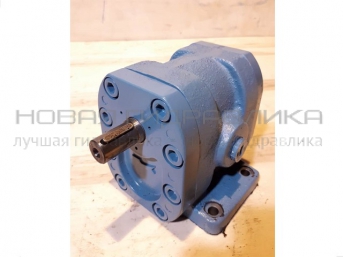

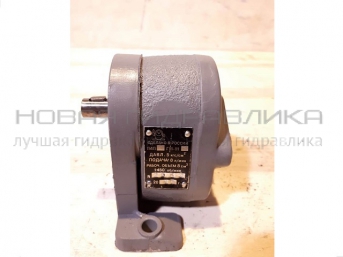

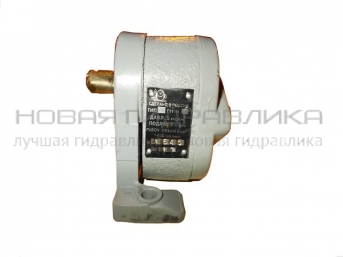

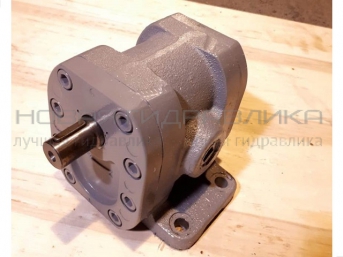

Г11 - насос типа Г11 с креплением на лапах;

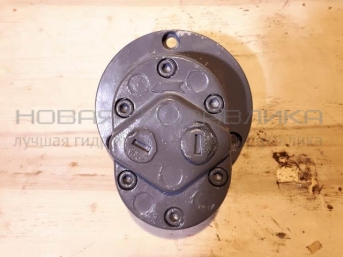

АГ11 - насос типа Г11 с фланцевым креплением;

  • Технические характеристики

    Насосы (агрегаты) работоспособны в широком диапазоне скоростей вращения приводного вала (от 600 до 1800 об/мин), поэтому при использовании специальных устройств, позволяющих изменять скорость вращения приводного вала электродвигателя, возможно плавное либо ступенчатое регулирование подачи рабочей жидкости.

    Направление вращения вала насоса (агрегата) - правое. Допускается по заявке потребителя изготовлять насосы (агрегаты) с левым направлением вращения вала.

    Привод насосов осуществляют через упругую муфту (комплектуем по заказу).

    Радиальное смещение осей вала насоса и приводного электродвигателя не должно быть более 0,2 мм, а угловое смещение не должно превышать 1° 30'. Осевые и радиальные нагрузки на выходной конец вала не допускаются.

    Насосы (агрегаты) обеспечивают самозаполнение подводящего трубопровода маслом при минимально возможном давлении на выходе из насоса (агрегата).

    Материал проточной части насоса:

    - корпус - чугун;

    - крышка - алюминиевый сплав;

    - шестерни - хромистая сталь.

    Уплотнение вала - манжетное.

  • Монтаж

    Насосы (агрегаты) монтируют как в горизонтальном, так и в вертикальном положении на жестком основании, исключающем вибрацию.

  • Классификация

    Насосы и агрегаты на их основе по номинальному давлению разделяют на две группы:

    • первая группа - насосы (агрегаты) обеспечивают давление рабочей жидкости на выходе до 0,5МПа и соответствуют требованиям ТУ 84-738-83;
    • вторая группа - насосы (агрегаты) обеспечивают давление рабочей жидкости на выходе до 2,5МПа и соответствуют требованиям ТУ 84-89 ШМАИ.063611.001ТУ.

    Условия эксплуатации:

    Климатические условия - макроклиматические районы с умеренным и холодным климатом (УХЛ) категории 4.1, сухим и влажным тропическим климатом (Т) категории 4 по ГОСТ 15150.

    Рабочая жидкость:

    - технические масла или другие смазывающие жидкости с кинематической вязкостью от 17 до 400 мм2/с (сСт) при температуре рабочей жидкости от 283 К до 333 К (от 10С до 60С);

    - чистота - не грубее 13 класса по ГОСТ 17216.

    Насосы (агрегаты) следует применять в системах, оснащенных фильтрами с номинальной тонкостью фильтрации не грубее 40 мкм, установленными на напорной или сливной магистрали.

  • Тип насоса и его исполнение по креплению:

    Г11 - насос типа Г11 с креплением на лапах;

    АГ11 - насос типа Г11 с фланцевым креплением;

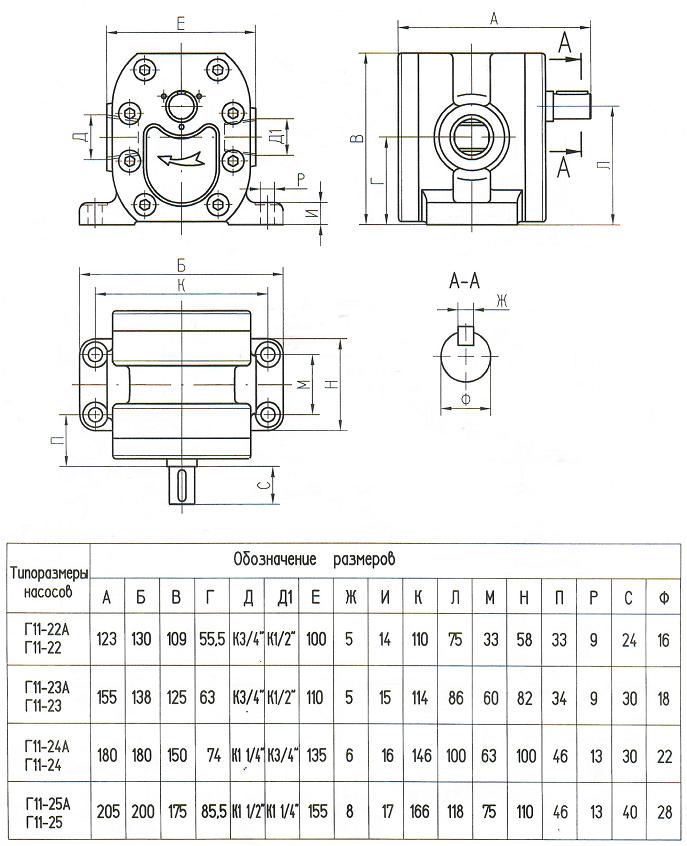

  • Габаритные и присоединительные размеры

НаименованиеПодача, м3/чНом. подача, л/минКоэффи-циент подачи, %Давление на выходе, кгс/см2Мощность при ном.давлении, кВтГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Насос АГ 11-110.4887650.25118x86x902,2
4 890.00
Насос АГ 11-11А0.357450.14118x86x902,2
4 890.00
Насос АГ 11-11Б0.1836950.13118x86x902,2
4 890.00
Насос Г11-110.4887650.25101x100x862,2
5 010.00
Насос Г11-11А0.357450.14101x100x862,2
5 010.00
Насос Г11-11Б0.1836950.13101x100x862,2
5 010.00
Насос Г11-210.54984250.55130x123x1092,8
12 810.00
Насос Г11-221.081878251.3130x123x1094,3
12 810.00
Насос Г11-22А0.721276250.9130x123x1094,3
12 810.00
Насос Г11-232.283882252.2138x155x1258,7
12 840.00
