Трубки кварцевые (для указателей уровня жидкости) Для печати

Менеджер: Полосова Ирина

Телефон: +7 (343) 224-50-00, доб.203

E-mail:  2600400@mail.ru

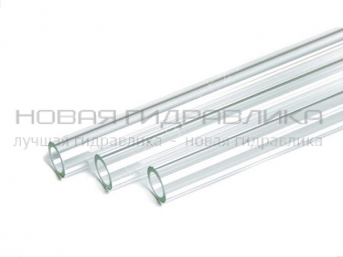

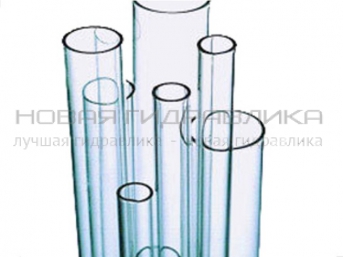

Трубки кварцевые (для указателей уровня жидкости) (ОСТ 2142-90)

Трубки из прозрачного кварцевого стекла используют для замера уровня жидкости, для электронагревательных приборов, для различных приборов и аппаратов и предназначены для работы при температуре до 1250оС .

Трубки, предназначеные для установки в кранах запорных устройств указателей уровня жидкостей, должны иметь наружный диаметр 20 мм и выдерживать максимальное давление 30 кгс/см2 . Концы трубок до установки обрезают и шлифуют.

Основные размеры трубок и цены размещены в таблице:

(δ - предельное отклонение наружного диаметра труб)

  • Физические свойства кварцевого стекла
  • Качественное сравнение свойств кварца и технических стекол

Кварцевое стекло обладает целым рядом уникальных свойств, недостижимых для других материалов.

Его коэффициент термического расширения исключительно мал.

Точка трансформации и температура размягчения кварца весьма высоки.

С другой стороны, низкий коэффициент термического расширения кварца обуславливает его необычно высокую термостойкость.

Электрическое сопротивление кварца значительно выше, чем лучших силикатных стекол. Это делает кварц отличным материалом для изготовления работающих при нагревании изоляционных элементов.

Физические свойства

Размерность

Значение

Удельный вес

г/см3

2,0-2,3

Максимальная рабочая температура:

Длительная/кратковременная

оС

1000/1300

Термостойкость

оС

>1250

Прочность на изгибе

кг/мм2

7

Модуль упругости

кг/мм2

6200-7200

Модуль сдвига

кг/мм2

2400-3150

Удельное электросопротивление

ом*см

20оС, 1017-1018

250о С, 1012

350о С, 1010

Коэффициент пропускания ультрафиолетовых лучей

%

Предел пропускания

1200-1800 Å

3000Å - 98%

1 мкм=0,001мм=1000нм=10000Å

Прозрачность кварца в ультрафиолетовой части спектра выше, чем у всех других электровакуумных материалов.

Прозрачное кварцевое стекло высокого качества пропускает излучение даже при длине волны 1800 Å.

Кварцевое стекло обладает высокой химической стойкостью. На кварц в отличие от обычного силикатного стекла кипящая (нейтральная) вода. На чистое кварцевое стекло не действует также соляная и серные кислоты. Плавиковая и фосфорная кислоты, а также щелочи, и основные соли взаимодействуют с кварцем, особенно при нагревании.

В инфракрасной части спектра прозрачность кварца так же высока, как и в ультрафиолетовой. Для излучений с длиной волны менее 3,6 мкм (36000Å) кварц почти совершенно прозрачен. При больших длинах волн прозрачность уменьшается, а при 5 мкм (50000Å) она уже очень мала. Полосы поглощения лежат при 3,3 и 4,3 мкм (33000 и 43000Å).

Свойства

Кварцевое стекло

96%-ное Si-O2- стекло

Боросиликатное

Свинцовое

Известково-натриевое

Стоимость

Очень высокая

Высокая

Средняя

Низкая

Минимальная

Вес

Минимальный

Малый

Средний

Максимальный

Большой

Прочность

Максимальная

Высокая

Хорошая

Малая

Малая

Твердость поверхности

Лучшая

Хорошая

Хорошая

Малая

Умеренная

Обрабатываемость при нагревании

Очень плохая

Плохая

Умеренная

Очень хорошая

Хорошая

Жаропрочность

Максимальная

Очень высокая

Высокая

Низкая

Достаточная

Термостойкость

Максимальная

Высокая

Хорошая

Низкая

Низкая

Электросопротивление

Максимальная

Высокое

Высокое

Очень высокое

Среднее

Диэлектрические потери

Очень малые

Очень малые

Средние

Малые

Высокие

Химическая стойкость

Максимальная

Высокая

Хорошая

Средняя

Низкая

Пропускаемость ультрафиолетовых лучей

Очень хорошее

Хорошее

Среднее

Плохое

Плохое



  • Физические свойства кварцевого стекла

    Кварцевое стекло обладает целым рядом уникальных свойств, недостижимых для других материалов.

    Его коэффициент термического расширения исключительно мал.

    Точка трансформации и температура размягчения кварца весьма высоки.

    С другой стороны, низкий коэффициент термического расширения кварца обуславливает его необычно высокую термостойкость.

    Электрическое сопротивление кварца значительно выше, чем лучших силикатных стекол. Это делает кварц отличным материалом для изготовления работающих при нагревании изоляционных элементов.

    Физические свойства

    Размерность

    Значение

    Удельный вес

    г/см3

    2,0-2,3

    Максимальная рабочая температура:

    Длительная/кратковременная

    оС

    1000/1300

    Термостойкость

    оС

    >1250

    Прочность на изгибе

    кг/мм2

    7

    Модуль упругости

    кг/мм2

    6200-7200

    Модуль сдвига

    кг/мм2

    2400-3150

    Удельное электросопротивление

    ом*см

    20оС, 1017-1018

    250о С, 1012

    350о С, 1010

    Коэффициент пропускания ультрафиолетовых лучей

    %

    Предел пропускания

    1200-1800 Å

    3000Å - 98%

    1 мкм=0,001мм=1000нм=10000Å

    Прозрачность кварца в ультрафиолетовой части спектра выше, чем у всех других электровакуумных материалов.

    Прозрачное кварцевое стекло высокого качества пропускает излучение даже при длине волны 1800 Å.

    Кварцевое стекло обладает высокой химической стойкостью. На кварц в отличие от обычного силикатного стекла кипящая (нейтральная) вода. На чистое кварцевое стекло не действует также соляная и серные кислоты. Плавиковая и фосфорная кислоты, а также щелочи, и основные соли взаимодействуют с кварцем, особенно при нагревании.

    В инфракрасной части спектра прозрачность кварца так же высока, как и в ультрафиолетовой. Для излучений с длиной волны менее 3,6 мкм (36000Å) кварц почти совершенно прозрачен. При больших длинах волн прозрачность уменьшается, а при 5 мкм (50000Å) она уже очень мала. Полосы поглощения лежат при 3,3 и 4,3 мкм (33000 и 43000Å).

  • Качественное сравнение свойств кварца и технических стекол

    Свойства

    Кварцевое стекло

    96%-ное Si-O2- стекло

    Боросиликатное

    Свинцовое

    Известково-натриевое

    Стоимость

    Очень высокая

    Высокая

    Средняя

    Низкая

    Минимальная

    Вес

    Минимальный

    Малый

    Средний

    Максимальный

    Большой

    Прочность

    Максимальная

    Высокая

    Хорошая

    Малая

    Малая

    Твердость поверхности

    Лучшая

    Хорошая

    Хорошая

    Малая

    Умеренная

    Обрабатываемость при нагревании

    Очень плохая

    Плохая

    Умеренная

    Очень хорошая

    Хорошая

    Жаропрочность

    Максимальная

    Очень высокая

    Высокая

    Низкая

    Достаточная

    Термостойкость

    Максимальная

    Высокая

    Хорошая

    Низкая

    Низкая

    Электросопротивление

    Максимальная

    Высокое

    Высокое

    Очень высокое

    Среднее

    Диэлектрические потери

    Очень малые

    Очень малые

    Средние

    Малые

    Высокие

    Химическая стойкость

    Максимальная

    Высокая

    Хорошая

    Средняя

    Низкая

    Пропускаемость ультрафиолетовых лучей

    Очень хорошее

    Хорошее

    Среднее

    Плохое

    Плохое



НаименованиеНаружный диаметр, ммТолщина стенки, ммДлина, ммδ, ммГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Трубка №5 1000мм511000± 0,2-0,51000x5x50,027
0
Трубка №6 1000мм611000± 0,2-0,51000x6x60,035
0
Трубка №8 1000мм811000± 0,2-0,71000x8x80,049
0
Трубка №10 1000мм1021000± 0,3-1,01000x10x100,080
0
Трубка №10 1500мм1021500± 0,3-1,01500x10x100,200
0
Трубка №12 1000мм1221000± 0,4-1,21000x12x120,200
0
Трубка №12 1500мм1221500± 0,4-1,21500x12x120,250
0
Трубка №14 1000мм1421000± 0,4-1,21000x14x140,155
0
Трубка №14 1500мм1421500± 0,4-1,21500x14x140,170
0
Трубка №14 2000мм1422000± 0,4-1,22000x14x140,333
0
Последнее обновление: 01.06.2018
