Дроссели смазочные Для печати

Менеджер: Язовских Людмила Ивановна

Телефон: +7 (343) 224-50-00, доб.236

E-mail:  info@newhydro.ru

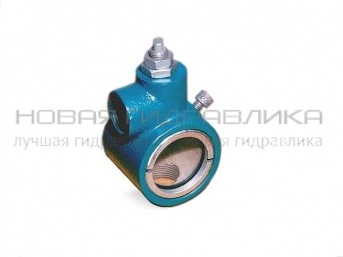

— Смазочные дроссели 10, 16, 20, 25 по ТУ 24.00.10.016-88 предназначены для регулирования подачи и визуального наблюдения за потоком жидкого смазочного материала к трущимся поверхностям.
— Дроссели 10, 16, 20, 25 имеют 4 исполнения по величине условного прохода. Основные параметры при номинальном давлении 0,4 МПа (4 кгс/см2) в таблице ниже:

  • Принцип работы
  • Монтаж и эксплуатация

— Смазочные дроссели состоят из корпуса, стекол, прижатых к корпусу зажимными кольцами, и запорной иглы.
— Величина подачи жидкого смазочного материала регулируется запорной иглой. Наличие подачи и величина ее наблюдается через смотровые стекла.
— Для выпуска воздуха из внутренней полости корпуса предусмотрен воздушный краник.

— Смазочные дроссели должны устанавливаться вертикально, регулирующей иглой вверх.
— Во избежание поломки корпуса дросселя при уейновке рекомендуется трубы заворачивать стандартными ключами, не применяя приспособления для увеличения усилия закручивания.
— Для устранения течи через резьбовые соединения во время монтажа и эксплуатации смазочных дросселей применять краску, лен, сурик.
— Смотровые стекла должны быть чистыми.

  • Принцип работы

    — Смазочные дроссели состоят из корпуса, стекол, прижатых к корпусу зажимными кольцами, и запорной иглы.
    — Величина подачи жидкого смазочного материала регулируется запорной иглой. Наличие подачи и величина ее наблюдается через смотровые стекла.
    — Для выпуска воздуха из внутренней полости корпуса предусмотрен воздушный краник.

  • Монтаж и эксплуатация

    — Смазочные дроссели должны устанавливаться вертикально, регулирующей иглой вверх.
    — Во избежание поломки корпуса дросселя при уейновке рекомендуется трубы заворачивать стандартными ключами, не применяя приспособления для увеличения усилия закручивания.
    — Для устранения течи через резьбовые соединения во время монтажа и эксплуатации смазочных дросселей применять краску, лен, сурик.
    — Смотровые стекла должны быть чистыми.

НаименованиеУсловный проход, ммРезьба по ГОСТ 6211-81Номинальное давление, МПаНоминальный расход, л/минГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Дроссель 1010Rc 3/80.4184x54x1101,6
3 488
Дроссель 1616Rc 1/20.4184x54x1101,6
3 488
Дроссель 2020Rc 3/40.41103x68x1442,2
4 445
Дроссель 2525Rc 10.41103x68x1442,2
4 445
Последнее обновление: 29.05.2018
