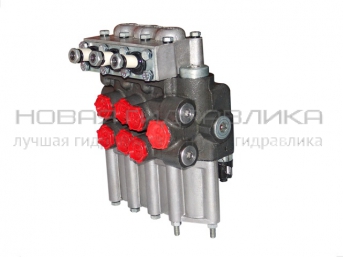

Гидрораспределители моноблочные

Менеджер: Клементьева Марина

Телефон: +7 (343) 224-50-00, доб.214

E-mail:  info@newhydro.ru

Цены на сайте указаны оптовые, розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Моноблочные гидрораспределители устанавливаются на тракторах, сельскохозяйственных машинах, погрузчиках, экскаваторах для управления рабочими органами.

Распределители с гидрозамками (индекс «G» в обозначении) обеспечивают абсолютную герметичность гидромагистрали между исполнительным механизмом (гидроцилиндром) и распределителем, что исключает утечки с гидроцилиндра в поднятом положении. Гидрозамки шарикового типа устанавливаются в полости «подъем» распределителя в количестве 3-4 штуки. Распределители с гидрозамками и без гидрозамков полностью взаимозаменяемы по монтажу и функционированию. Это касается всех тракторов.

Для подбора и заказа гидрораспределителей моноблочных МР80, Р160, МР100, МР200 позвоните на номер +7 (343) 224-50-00 или отправьте заявку на почту info@newhydro.ru. Наши сотрудники обработают заказ и свяжутся с вами в ближайшее время.

  • Гидрораспределитель МР80
  • Гидрораспределитель Р160
  • Гидрораспределитель МР100
  • Гидрораспределитель МР200

Гидрораспределитель МР80 может работать в гидросистемах с потоком до 100 л/мин. Предназначен для распределения и регулирования давления в гидросистемах сельскохозяйственных и лесных тракторов, бульдозеров и других мобильных машин.
Гидрораспределитель с закрытым центром предназначен для работы в гидросистемах с насосом постоянной производительности.
Оснащен главным предохранительным клапаном и разгрузочным клапаном.
Обратный клапан, обеспечивающий пропорциональное управление золотниками.
Внутренняя схема распределения потока – параллельная.
Трех- и четырехпозиционные золотники.
Ручное управление золотником.
Опционально оснащение гидрозамками.

Конструктивные исполнения гидрораспределителей МР80:
МР80-4/1 - для автономного применения в гидросистемах;
МР80-4/2 - для применения совместно с распределителем МР80-4/3*;
МР80-4/3 - для применения совместно с распределителем МР80-4/2**;
МР80-4/4 - для применения совместно с регулятором глубины обработки почвы 80-4614020*.
*Допускается автономное применение распределителей МР80-4/2 и МР80-4/4 при установке вместо заглушки К1/4" дополнительного патрубка, соединенного со сливом.
**Автономное применение распределителя МР80-4/3 КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО.

Является полным аналогом гидрораспределителей типа Р80 и Р75 по функциональному назначению и габаритно-присоединительным размерам.

Особенности:
- Закрытый центр
- Поток 80-100 л/мин
- Давление номинальное на входе до 200 бар
- Давление максимальное на портах А и В до 250 бар
- Количество золотников - 2 или 3 шт
- Ручное управление

Применяемость:
- Тракторы сельскохозяйственные
- Лесные тракторы
- Бульдозеры

Технические характеристики моноблочных распределителей серии MP80

Обозначение

MP80-4/1-222

MP80-4/4-222

MP80-4/1-111 MP80-4/1-333

MP80-4/1-444-4 MP80-4/2-444-4 MP80-4/3-444-4

Тип распределителя

Моноблочный, с закрытым центром

Условный проход, mm

16

Расход рабочей жидкости (ном.), л/мин

80

Расход рабочей жидкости (макс.), л/мин

160

Рабочее давление (ном.), bar

20

Рабочее давление (макс.), bar

25

Количество золотников

3

Управление золотником

Рычажное

Позиции золотника

"Подъем c фиксацией", "Нейтральная", "Опускание с фиксацией", "Плавающая с фиксацией"

"Подъем без фиксации", "Нейтральная", "Опускание без фиксации", "Плавающая с фиксацией"

"Подъем без фиксации", "Нейтральная", "Опускание без фиксации", "Плавающая с фиксацией"

Тип предохранительного клапана

Дифференциальный

Масса, кг

17,0



Сравнительная таблица параметров Р80 и MP80

Обозначение

P80-4/1-222

MP80-4/1-222

Расход рабочей жидкости (номинальный), л/мин

80

Расход рабочей жидкости (максимальный), л/мин

100

120

Расход рабочей жидкости (минимальный), л/мин

20

10

Рабочее давление (номинальное), bar

16

20

Рабочее давление (максимальное), bar

20

25

Рабочее давление (минимальное), bar

5

Давление настройки предохранительного клапана, МПа

20-2

Внутренняя герметичность (максимальные внутренние утечки см3) по золотниковым парам при Рстат = 11,2 МПа за 30 мин

150

64

Объемный КПД

0,95

0,97



Взаимозаменяемость гидрораспределителей MP80

Обозначение гидрораспределителей типа МР80

Код варианта поставки

Обозначение гидрораспределителей типа Р80

Код варианта поставки

МР80-4/1-222

170Н

Р80-3/1-222

170

МР80-4/1-222

174Н

Р80-3/1-222

174

МР80-4/1-444-4

311Н

Р80-3/1-444

311

МР80-4/2-444-4

508Н

Р80-3/2-444

508

МР80-4/3-444-4

604Н

Р80-3/3-444

604

МР80-4/4-222

129Н

Р80-3/4-222

129

Гидрораспределитель Р160 может работать в гидросистемах с потоком до 160 л/мин. Предназначен для распределения и регулирования давления в гидросистемах сельскохозяйственных и промышленных тракторов, бульдозеров, ковшовых погрузчиков.
Гидрораспределитель с закрытым центром предназначен для работы в гидросистемах с насосом постоянной производительности.
Оснащен главным предохранительным клапаном и разгрузочным клапаном.
Обратный клапан.
Внутренняя схема распределения потока – параллельная.
Трех- и четырехпозиционные золотники.
Ручное управление золотником.

Конструктивные исполнения гидрораспределителей Р160:
Р160-3/1-222 - с обратным клапаном и двумя напорными гидролиниями;
Р160-3/1-111 - с обратным клапаном и одной напорной гидролинией;
Р160-3/1-111-10 - с обратным клапаном и двумя напорными гидролиниями.

Является полным аналогом гидрораспределителей типа Р150 и 702.46.11.000 по функциональному назначению и габаритно-присоединительным размерам.

Особенности:
- Закрытый центр
- Поток 160 л/мин
- Давление номинальное на входе 160 бар
- Давление максимальное на портах А и В 190 бар
- Количество золотников - 3 шт
- Ручное управление

Применяемость:
- Тракторы сельскохозяйственные
- Ковшовые погрузчики
- Бульдозеры

Технические характеристики моноблочных распределителей серии P160

Обозначение

P160-3/1-222

P160-3/1-111-10

P160-3/1-111

Тип распределителя

Моноблочный, с закрытым центром

Условный проход, mm

25

Расход рабочей жидкости (ном.), л/мин

160

Расход рабочей жидкости (макс.), л/мин

200

Рабочее давление (ном.), bar

16

Рабочее давление (макс.), bar

19

Количество золотников

3

Управление золотником

Рычажное

Позиции золотника

"Подъем c фиксацией", "Нейтральная", "Опускание с фиксацией", "Плавающая с фиксацией"

"Подъем без фиксации", "Нейтральная", "Опускание без фиксации", "Плавающая с фиксацией"

"Подъем без фиксации", "Нейтральная", "Опускание без фиксации", "Плавающая с фиксацией"

Тип предохранительного клапана

Дифференциальный

Масса, кг

37,0

36,0



Гидрораспределители МР100.3.000А и МР100.3.000А-01 могут работать в гидросистемах с потоком до 125 л/мин. Предназначен для распределения и регулирования давления в гидросистемах экскаваторов-погрузчиков на базе тракторов МТЗ, ЮМЗ и др.
Гидрораспределитель с закрытым центром предназначен для работы в гидросистемах с насосом постоянной производительности.
Оснащен главным предохранительным клапаном и разгрузочным клапаном.
Внутренняя схема распределения потока – параллельная.
Трехпозиционные золотники.
Ручное управление золотником.

Гидрораспределитель МР100.3.000А (левый) - 1 слив.
Гидрораспределитель МР100.3.000А-01 (правый) - 1 слив и 1 проточный канал на последующий гидрораспределитель .
При автономном применении гидрораспределителя МР100.3.000А-01 оба канала слива должны быть соединены с баком.
При совместном применении распределителей МР100.3.000А и МР100.3.000А-01 с одним насосом дополнительный проточный канал распределителя МР100.3.000А-01 должен быть соединен с каналом напора распределителя МР100.3.000А.

Является полным аналогом гидрораспределителей типа Р-100.3.000 и Р26.1401.000 по функциональному назначению и габаритно-присоединительным размерам.

Особенности:
- Закрытый центр
- Поток 125 л/мин
- Давление номинальное на входе 200 бар
- Давление максимальное на портах А и В 250 бар
- Количество золотников - 3 шт
- Ручное управление

Применяемость:
- Экскаваторы-погрузчики ЭО-2621, 2626, 2628 и мод. производства Борэкс, Сарэкс, Златэкс, LEX и др.

Технические характеристики моноблочных распределителей серии MP100

Тип гидрораспределителя

Моноблочный, с закрытым центром

Условный проход

mm

20

Расход рабочей жидкости (ном.)

л/мин l/min

125

Расход рабочей жидкости (макс.)

л/мин l/min

160

Рабочее давление (ном.)

bar

20

Рабочее давление (макс.)

bar

25

Количество золотников



3

Управление золотником



Тросовое

Позиции золотника



"Подъем без фиксации", "Нейтральная", "Опускание без фиксации"

Количество линий слива



2

Масса

kg

16,0



Гидрораспределитель МР200.3.000 может работать в гидросистемах с потоком до 140 л/мин. Предназначен для распределения и регулирования давления в гидросистемах экскаваторов-погрузчиков на базе тракторов МТЗ, ЮМЗ и др.
Гидрораспределитель с открытым центром предназначен для работы в гидросистемах с двумя насосами постоянной производительности. Имеет два входных порта и суммирует поток от двух насосов разной производительности.
Оснащен двумя предохранительными клапанами.
Внутренняя схема распределения потока – параллельная.
Трехпозиционные золотники.
Ручное управление золотником.

Является полным аналогом гидрораспределителей типа Р200.3.000, 26.6850.000 по функциональному назначению и габаритно-присоединительным размерам.

Особенности:
- Открытый центр
- Поток 140 л/мин
- Давление номинальное на входе 160 бар
- Давление максимальное на портах А и В 200 бар
- Количество золотников - 4 шт
- Ручное управление

Применяемость:
- Экскаваторы-погрузчики ЭО-2621, 2626 и мод. производства Борэкс, Сарэкс, Златэкс, LEX и др.

Технические характеристики моноблочных распределителей серии MP200

Тип гидрораспределителя

Моноблочный, с открытым центром

Условный проход

mm

20

Расход рабочей жидкости (ном.)

л/мин

200 (100*)

Расход рабочей жидкости (макс.)

л/мин

250

Рабочее давление (ном.)

bar

16

Рабочее давление (макс.)

bar

20

Количество золотников



4

Управление золотником



Тросовое

Позиции золотника



"Подъем без фиксации", "Нейтральная", "Опускание без фиксации"

Функциональные особенности



Работает от 2-х насосов; один золотник суммирует поток 2-х насосов

Масса

kg

50,0



*На одну входную линию
