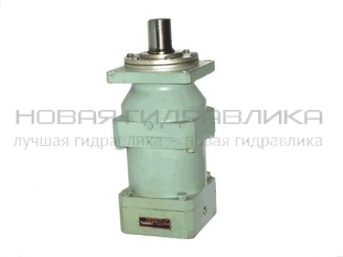

Гидромоторы аксиально-поршневые Г15

Менеджер: Маслова Екатерина Владимировна

Телефон: +7 (343) 224-50-00, доб.206

E-mail:  info@newhydro.ru

Цены на сайте указаны оптовые, розничную цену (при оплате картой) и наличие товара уточняйте у менеджера.

Гидромоторы Г15-21Р, Г15-22Р, Г15-23Р, Г15-24Р, Г15-25Р относятся к группе гидромоторов аксиально-поршневого типа и предназначены для бесступенчатого регулирования скоростей, а также для работы в следящих приводах и в системах, где требуются реверсивные, частые включения, автоматическое и дистанционное управление.

Гидромотор Г15-23Р приобрёл распространение в сельском и народном хозяйстве, им укомплектовывается оборудование, предназначающееся на экспорт, включая страны с влажным и тропическим климатом.

Купить гидромотор аксиально-поршневой Г15 по цене производителя в Екатеринбурге предлагает компания «ТД Новая гидравлика». Вопросы о наличии и доставке товара задавайте нашим консультантам по телефону +7 (343) 224-50-00, а также пишите на электронный адрес info@newhydro.ru

  • Описание
  • Принцип работы

В зависимости от рабочего объёма гидромоторы Г15-2..Р имеют пять типоразмеров.

Гидромоторы Г15-2..Р эксплуатируются на минеральном масле вязкостью от 10 до 220 мм²/с при t масла от 10 до 60 °С и при t окружающей среды от 0 до 45 °С.

Ранее гидромоторы выпускались под маркой Г15-2..Н, гидромоторы марки Г15-..Р являются их усовершенствованной конструкцией.

Давление - 6,3МПа

Частота вращения - 960об/мин

Устройство и принцип действия аксиально-поршневого гидромотора Г15-2..Р

Гидромотор Г15-2..Р состоит из ротора с поршнями, барабана с толкателями, корпуса, радиально-упорного шарикоподшипника, вала, корпуса и опорного диска.
Поступающее в гидромотор минеральное масло действует на поршни, в результате чего толкатели выдвигаются и поджимаются к шарикоподшипнику. Под действием тангециальных сил толкатели вращаются вместе с барабаном, валом, ротором и поршнями. При поступлении масла через канал 1 (см.ниже рис.габаритные размеры) вал гидромотора вращается по часовой стрелке, при изменении направления потока масла происходит реверсирование гидромотора. Если пренебречь зависимостью КПД гидромотора от нагрузки, то можно считать, что момент, развиваемый гидромотором пропорционален давлению нагнетания.
Масло из корпуса гидромотора отводится через дренажную линию. Во время эксплуатации гидромотор должен быть заполнен маслом выше средней линии, если гидромотор находится в вертикальном положении, он должен быть весь заполнен маслом, для этого соответственно нужно подсоединить дренажную линию. Для защиты гидромотора от перегрузок в гидролинию необходимо монтировать предохранительный клапан.

  • Описание

    В зависимости от рабочего объёма гидромоторы Г15-2..Р имеют пять типоразмеров.

    Гидромоторы Г15-2..Р эксплуатируются на минеральном масле вязкостью от 10 до 220 мм²/с при t масла от 10 до 60 °С и при t окружающей среды от 0 до 45 °С.

    Ранее гидромоторы выпускались под маркой Г15-2..Н, гидромоторы марки Г15-..Р являются их усовершенствованной конструкцией.

    Давление - 6,3МПа

    Частота вращения - 960об/мин

  • Принцип работы

    Устройство и принцип действия аксиально-поршневого гидромотора Г15-2..Р

    Гидромотор Г15-2..Р состоит из ротора с поршнями, барабана с толкателями, корпуса, радиально-упорного шарикоподшипника, вала, корпуса и опорного диска.
    Поступающее в гидромотор минеральное масло действует на поршни, в результате чего толкатели выдвигаются и поджимаются к шарикоподшипнику. Под действием тангециальных сил толкатели вращаются вместе с барабаном, валом, ротором и поршнями. При поступлении масла через канал 1 (см.ниже рис.габаритные размеры) вал гидромотора вращается по часовой стрелке, при изменении направления потока масла происходит реверсирование гидромотора. Если пренебречь зависимостью КПД гидромотора от нагрузки, то можно считать, что момент, развиваемый гидромотором пропорционален давлению нагнетания.
    Масло из корпуса гидромотора отводится через дренажную линию. Во время эксплуатации гидромотор должен быть заполнен маслом выше средней линии, если гидромотор находится в вертикальном положении, он должен быть весь заполнен маслом, для этого соответственно нужно подсоединить дренажную линию. Для защиты гидромотора от перегрузок в гидролинию необходимо монтировать предохранительный клапан.

НаименованиеРабочий объём, см3Крутящий момент, Н*мГабаритные размеры, ммМасса, кгЦена, руб. с НДСКол-во
Гидромотор Г15-21Р11,29,6168x80x804,0
0.00
Гидромотор Г15-22Р2017202x92x926,1
0.00
Гидромотор Г15-23Р4034248x110x11010,6
0.00
Гидромотор Г15-24Р8068308x132x13219
0.00
Гидромотор Г15-25Р160136402x162x16237,3
0.00
Последнее обновление: 18.10.2023
